Liên hệ Phoenix · Kết nối vít
USST 6
Mã đơn hàng:
3070341
Khối đầu nối cấp nguồn, điện áp danh định: 1000 V, dòng điện danh định: 41 A, số lượng kết nối: 2, phương thức kết nối: Vít có hỗ trợ lò xo, tiết diện định mức: 6 mm2, 1 mức, tiết diện: 0,2 mm2 - 10 mm2, loại lắp đặt: NS 35/7,5, NS 35/15, NS 32, màu: xám
Loại sản phẩm Khối đầu cuối cấp nguồn

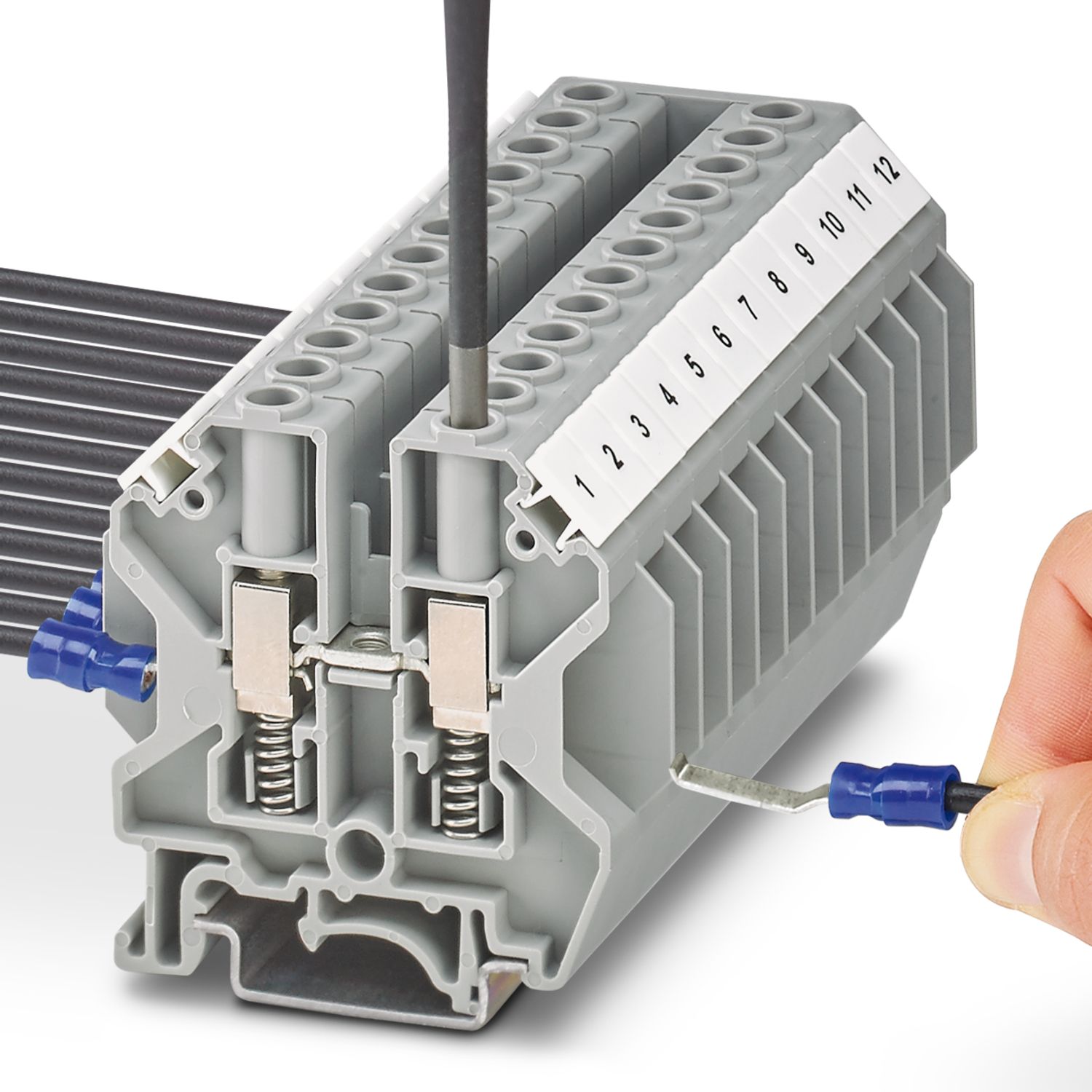

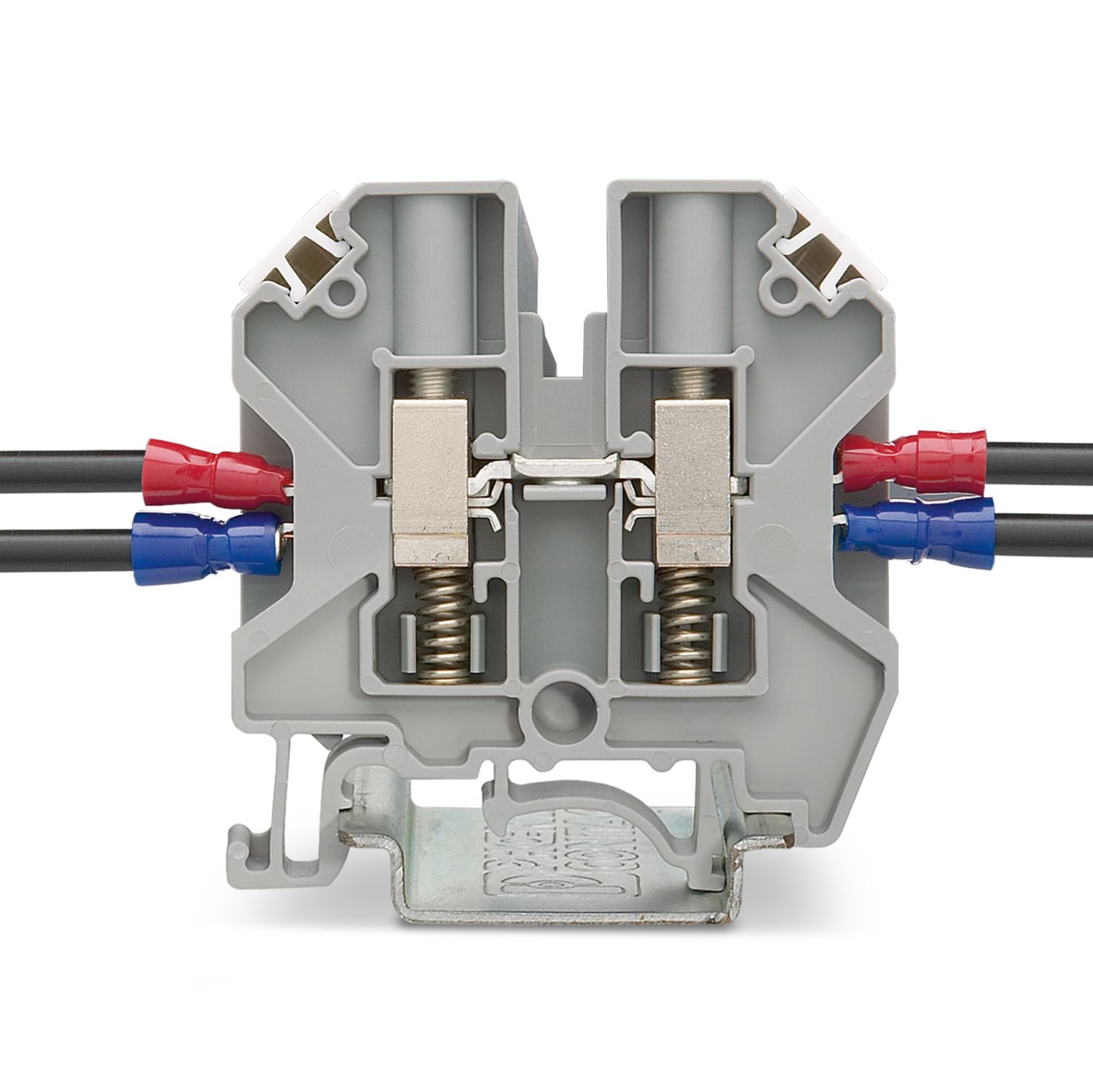

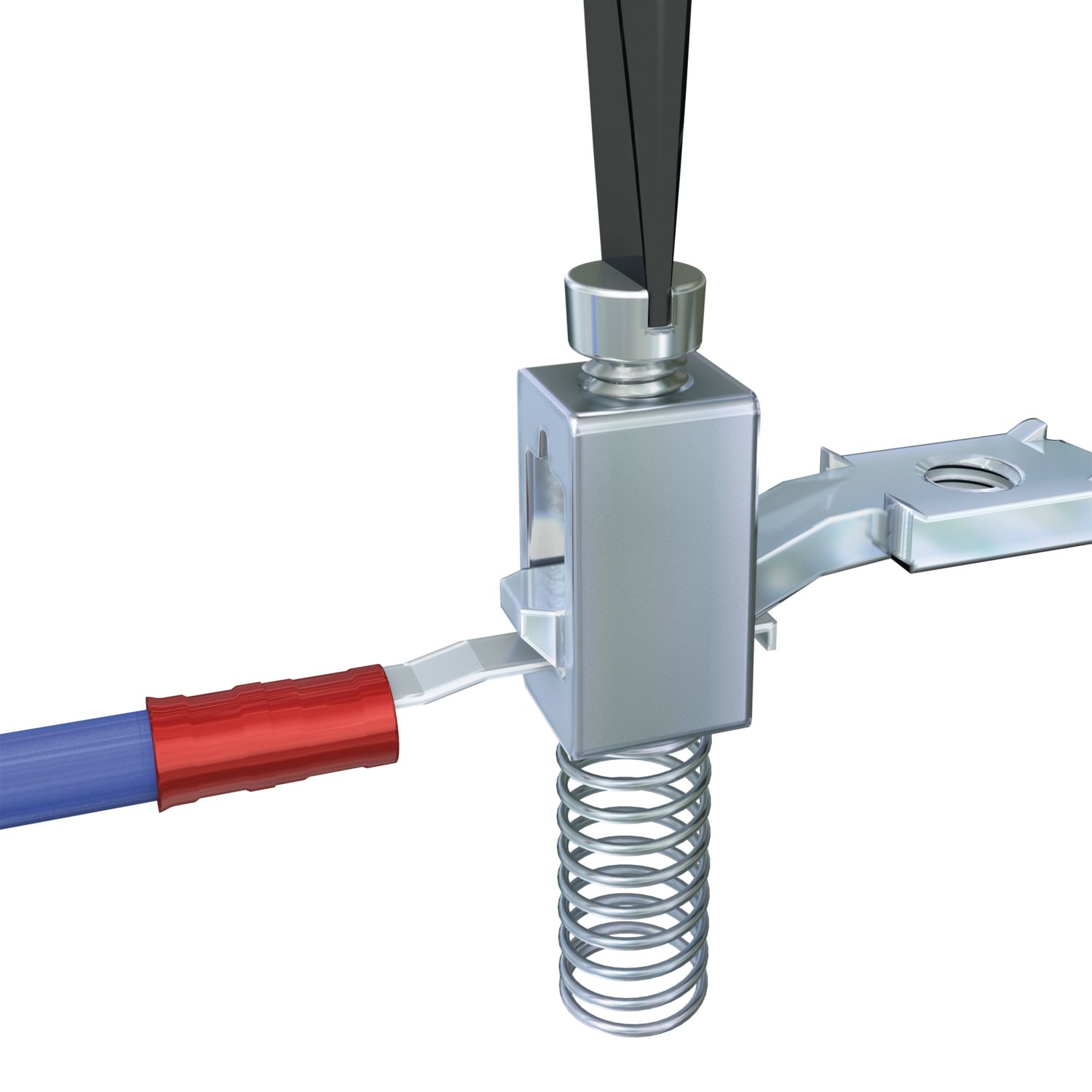

Phương thức kết nối Kết nối bằng vít có hỗ trợ lò xo
Điện áp định mức 1000 V
dòng điện định mức 41 A
Lắp đặt / Kích thước 6 mm²
Dải nhiệt độ -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; tối đa trong thời gian ngắn ...
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Lợi ích của bạn với Phoenix Liên hệ USST 6
✓
Tùy chọn dán nhãn bề mặt lớn cho mọi điểm đầu cuối
✓
Chân đế đa năng để gắn trên thanh DIN NS 32 và NS 35
✓

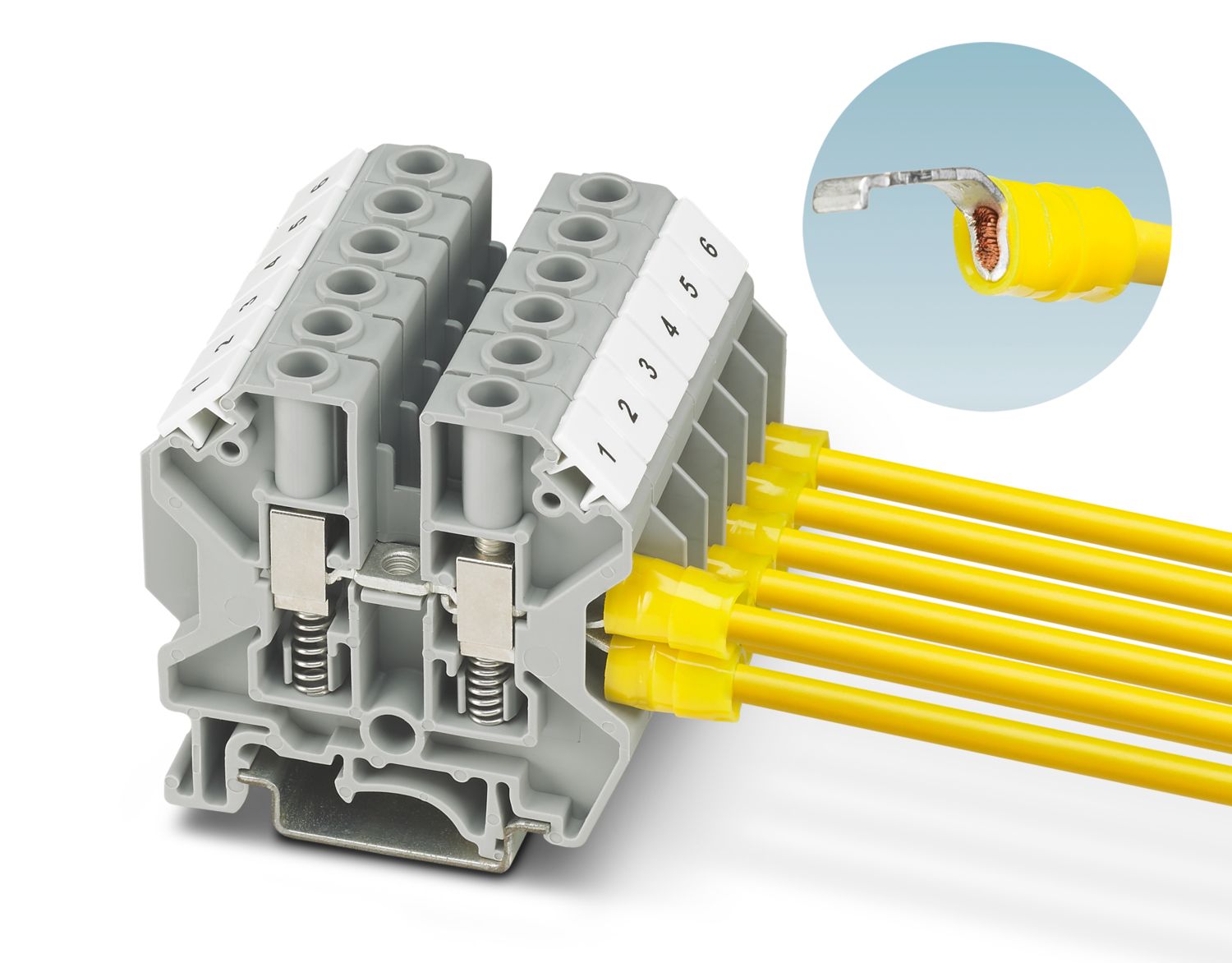

Khi kết hợp với các chốt cáp kiểu móc, các khối đầu nối vít có lò xo đáp ứng tối ưu các yêu cầu kỹ thuật của EATS 50-18
✓

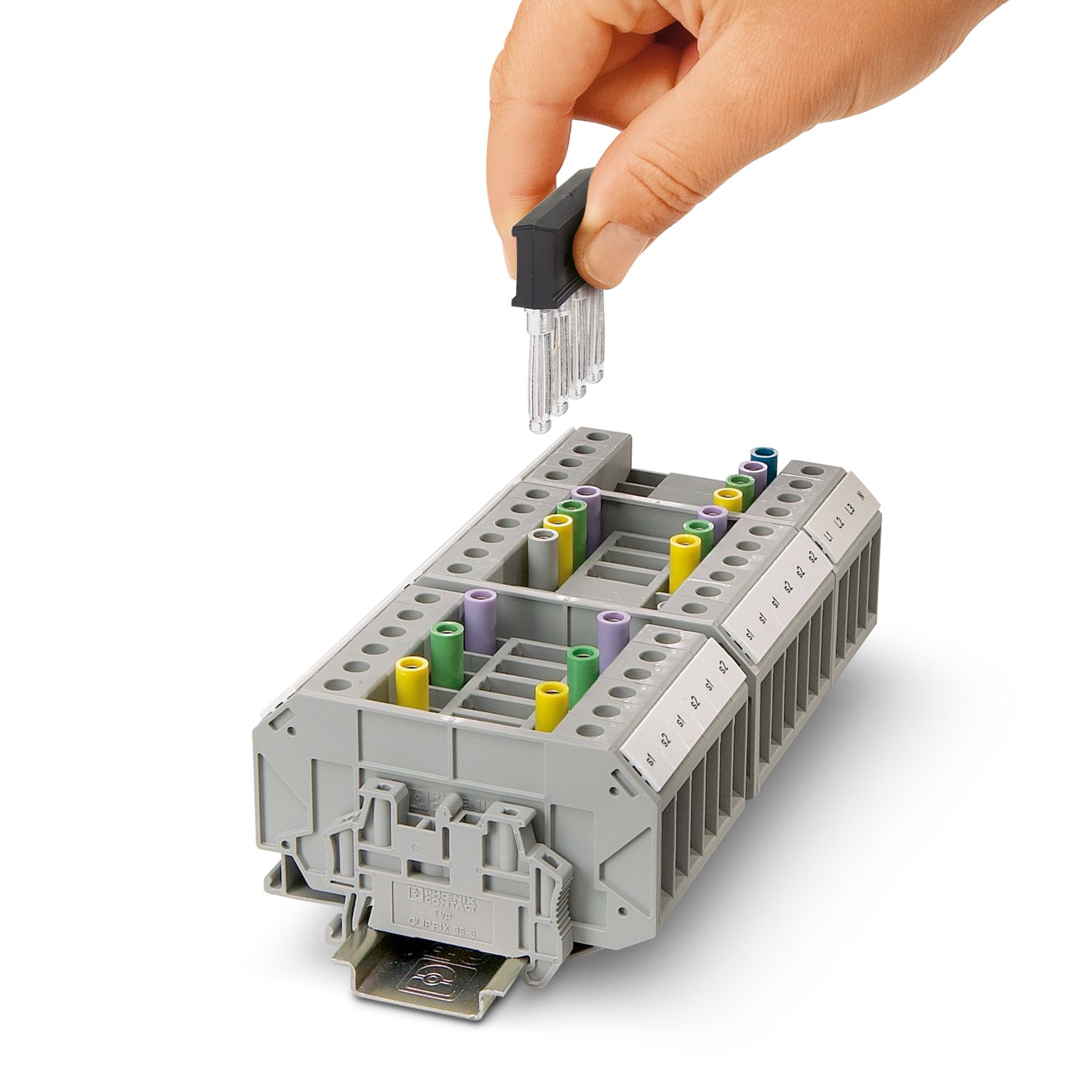

ISSBI ... thanh cầu cách ly hỗ trợ kết nối chéo có thể chuyển đổi với IS .... Ở đây, vít có chức năng tiếp xúc trực tiếp.
✓
USST ... Các khối đầu cuối mô-đun được phát triển đặc biệt để sử dụng trong lĩnh vực cung cấp điện
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number3070341.
01
5 Thông sốThông số kỹ thuật
Loại sản phẩm | Khối đầu cuối cấp nguồn |
Dòng sản phẩm | USST |
Số lượng kết nối | 2 |
Số dòng | 1 |
Tiềm năng | 1 |
02
6 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 3 |
Điện áp tăng định mức | 9,8 kV |
Tiêu tán công suất tối đa trong điều kiện danh nghĩa | 1.31 W |
Số lượng kết nối trên mỗi cấp độ | 2 |
Tiết diện danh nghĩa | 6 mm² |
03
41 Thông số1 cấp độ
Phương thức kết nối | Kết nối bằng vít có hỗ trợ lò xo |
ren vít | M4 |
Mô-men xoắn siết chặt | 1.5 ... 1,8 Nm |
Chiều dài tháo rời | 12 mm |
Thước đo hình trụ bên trong | A5 |
Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 10 mm² |
Mặt cắt ngang AWG | 24 ... 8 (đã chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 6 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt [AWG] | 24 ... 10 (được chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt (ferrule không có ống nhựa) | 0,25 mm² ... 6 mm² |
Tiết diện dây dẫn linh hoạt (dây đeo có ống nhựa) | 0,25 mm² ... 6 mm² |
2 dây dẫn cùng tiết diện, cứng cáp | 0,2 mm² ... 2,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt | 0,2 mm² ... 2,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có dây đeo không có ống nhựa | 0,25 mm² ... 1,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có đầu nối TWIN và ống nhựa | 0,5 mm² ... 4 mm² |
Tiết diện danh nghĩa | 6 mm² |
Dòng điện danh định | 41 A |
Dòng tải tối đa | 57 A (với tiết diện dây dẫn 10 mm²) |
Điện áp danh định | 1000 V |
Chiều rộng | 8,2 mm |
Chiều rộng nắp cuối | 2,2 mm |
Chiều cao | 59,6 mm |
Độ sâu trên NS 32 | 56 mm |
Độ sâu trên NS 35/7,5 | 51 mm |
Độ sâu tại NS 35/15 | 58,5 mm |
Màu sắc | màu xám (RAL 7042) |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Nhóm vật liệu cách điện | I |
Vật liệu cách điện | PA |
Ứng dụng vật liệu cách điện tĩnh trong điều kiện lạnh | -60 °C |
Chỉ số nhiệt độ của vật liệu cách nhiệt (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Chỉ số nhiệt độ vật liệu cách điện tương đối (điện, UL 746 B) | 130 °C |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Giải phóng nhiệt theo nhiệt lượng NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Độ dễ cháy trên bề mặt NFPA 130 (ASTM E 162) | đã qua |
Mật độ quang học riêng của khói NFPA 130 (ASTM E 662) | đã qua |
Độc tính khí khói NFPA 130 (SMP 800C) | đã qua |
04
2 Tham sốKiểm tra điện áp tăng áp
Điểm đặt điện áp kiểm tra | 9,8 kV |
Kết quả | Bài kiểm tra đã vượt qua |
05
5 Thông sốKiểm tra tăng nhiệt độ
Kiểm tra nhiệt độ tăng yêu cầu | Tăng nhiệt độ ≤ 45 K |
Kết quả | Bài kiểm tra đã vượt qua |
Dòng điện chịu được trong thời gian ngắn 6 mm² | 0,72 A |
Dòng điện chịu được trong thời gian ngắn 10 mm² | 1,2 kA |
Kết quả | Bài kiểm tra đã vượt qua |
06
3 Thông sốĐiện áp chịu được theo tần số công suất
Ngân sách công suất và sự tiêu tán
Điểm đặt điện áp kiểm tra | 2,2 kV |
Kết quả | Bài kiểm tra đã vượt qua |
Mở bảng bên hông | Đúng vậy |
07
1 Tham sốĐộ bền cơ học
Kiểm tra dữ liệu cơ học và độ bền
Kết quả | Bài kiểm tra đã vượt qua |
08
3 Thông sốPhụ kiện trên giá đỡ
Thanh DIN / hỗ trợ cố định | NS 32/NS 35 |
Kiểm tra điểm đặt lực | 5 N |
Kết quả | Bài kiểm tra đã vượt qua |
09
4 Tham sốKiểm tra hư hỏng và lỏng dây dẫn
Điều kiện và kết quả thử nghiệm
Tốc độ quay | 10 vòng/phút |
Các cuộc cách mạng | 135 |
Tiết diện/trọng lượng dẫn điện | 0,2 mm² / 0,2 kg 6 mm² / 1,4 kg 10 mm² / 2 kg |
Kết quả | Bài kiểm tra đã vượt qua |
10
4 Tham sốKiểm tra hư hỏng và lỏng dây dẫn
Điều kiện và kết quả thử nghiệm
Tốc độ quay | 10 vòng/phút |
Các cuộc cách mạng | 135 |
Tiết diện/trọng lượng dẫn điện | 2,5 mm² / 0,7 kg |
Kết quả | Bài kiểm tra đã vượt qua |
11
2 Tham sốThử nghiệm ngọn lửa kim
Thời gian phơi nhiễm | 30 giây |
Kết quả | Bài kiểm tra đã vượt qua |
12
8 Thông sốDao động/nhiễu băng rộng
Thông số kỹ thuật | DIN EN 50155 (VDE 0115-200): 2008-03 |
Phổ | Kiểm tra tuổi thọ dài hạng mục 1, loại B, gắn trên thân xe |
Tần suất | f = 5 Hz đến f = 150 Hz 1 2 |
Mức ASD | 1.857 (m/s²)²/Hz |
Gia tốc | 0.8g |
Thời gian thử nghiệm trên mỗi trục | 5 giờ |
Hướng dẫn thử nghiệm | Trục X, Y và Z |
Kết quả | Bài kiểm tra đã vượt qua |
13
7 Thông sốGiảm xóc
Thông số kỹ thuật | DIN EN 50155 (VDE 0115-200): 2008-03 |
Hình dạng xung | Nửa sin |
Gia tốc | 5g |
Thời gian chấn động | 30 ms |
Số lượng cú sốc trên mỗi hướng | 3 |
Hướng dẫn thử nghiệm | Trục X, Y và Z (vị trí và âm định) |
Kết quả | Bài kiểm tra đã vượt qua |
14
8 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (vận hành) | -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; đối với nhiệt độ hoạt động ngắn hạn tối đa, xem RTI Điện.) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -25 °C ... 60 °C (trong thời gian ngắn, không vượt quá 24 giờ, -60 °C đến +70 °C) |
Nhiệt độ môi trường (lắp ráp) | -5 °C ... 70 °C |
Nhiệt độ môi trường (kích hoạt) | -5 °C ... 70 °C |
Độ ẩm cho phép (vận hành) | 20 % ... 90 % |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 30 % ... 70 % |
Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
Loại lắp đặt | NS 35/7,5 NS 35/15 NS 32 |
