Liên hệ Phoenix · Kết nối vít

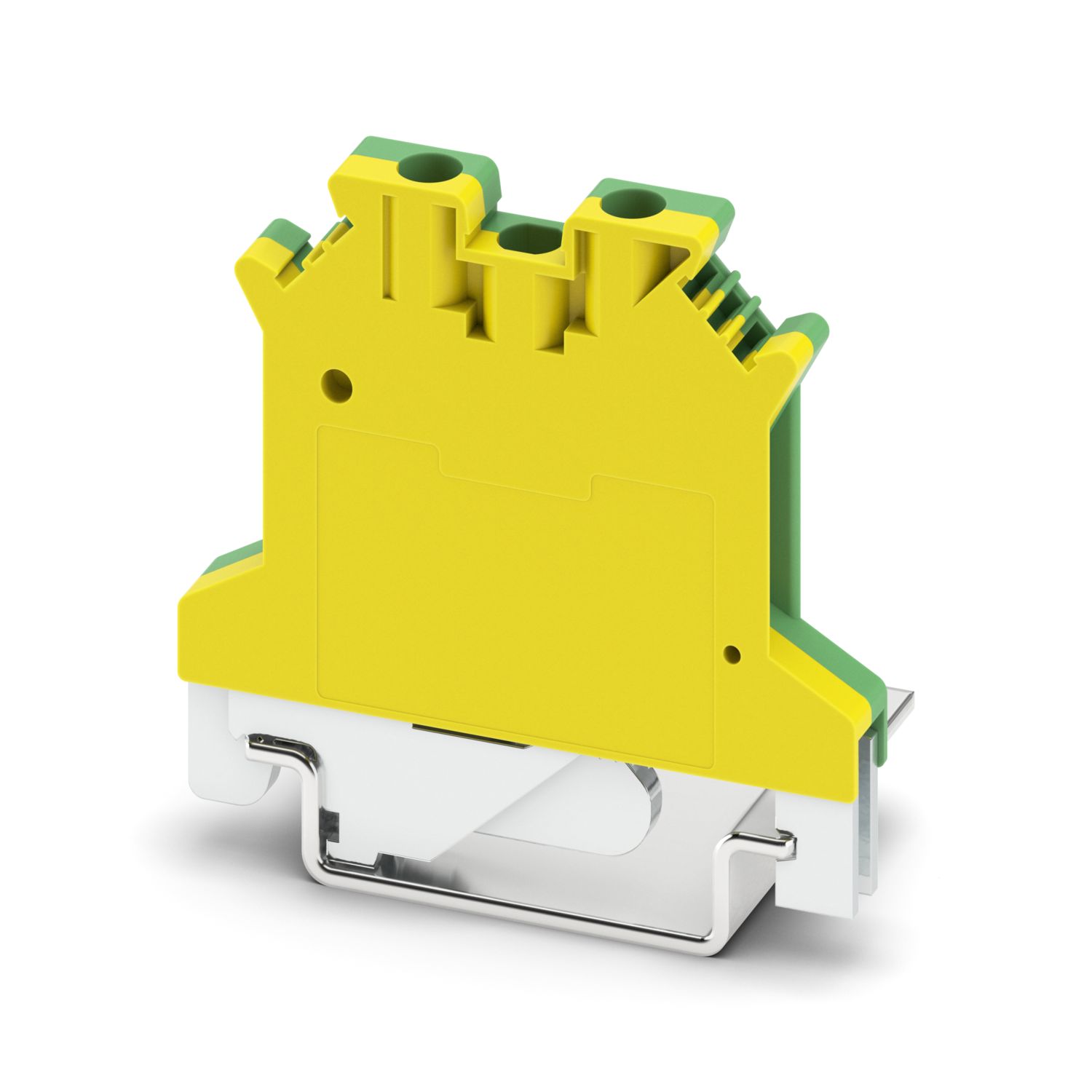

USLKG 2,5 N
Mã đơn hàng:
0441119
Khối đầu nối dây dẫn bảo vệ, số lượng kết nối: 2, số vị trí: 1, phương thức kết nối: Đầu nối vít, tiết diện: 0.2 mm2 - 4 mm2, phương pháp lắp đặt: chân PE với vít gắn, M2.5, loại gắn: NS 35/7,5, NS 35/15, NS 32, màu sắc: xanh lá-vàng
Loại sản phẩm Khối đầu nối đất
Vị trí / Kênh 1
Phương thức kết nối Kết nối vít
Lắp đặt / Kích thước 2,5 mm²
Dải nhiệt độ -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; tối đa trong thời gian ngắn ...
Dòng sản phẩm USLKG
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Liên hệ USLKG 2,5 N
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number0441119.
01
5 Thông sốThông số kỹ thuật
Loại sản phẩm | Khối đầu nối đất |
Dòng sản phẩm | USLKG |
Số lượng vị trí | 1 |
Số lượng kết nối | 2 |
Số dòng | 1 |
02
7 Thông sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 3 |
Điện áp tăng định mức | 8 kV |
Tiêu tán công suất tối đa trong điều kiện danh nghĩa | 0,77 W |
Chân chạm đất | Đúng vậy |
Số lượng kết nối trên mỗi cấp độ | 2 |
Tiết diện danh nghĩa | 2,5 mm² |
03
32 thông sốCấp độ 1 trên 1 dưới 1
Phương thức kết nối | Kết nối vít |
ren vít | M3 |
Lưu ý | Vui lòng quan sát khả năng chịu tải hiện tại của các thanh ray DIN. |
Mô-men xoắn siết chặt | 0.6 ... 0,8 Nm |
Chiều dài tháo rời | 7 mm |
Kết nối theo tiêu chuẩn | IEC 60947-7-2 |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 4 mm² |
Mặt cắt ngang AWG | 24 ... 12 (đã chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt [AWG] | 24 ... 14 (đã chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt (ferrule không có ống nhựa) | 0,25 mm² ... 2,5 mm² |
Tiết diện dây dẫn linh hoạt (dây đeo có ống nhựa) | 0,25 mm² ... 1,5 mm² |
Chiều rộng | 5,2 mm |
Chiều cao | 42,5 mm |
Độ sâu trên NS 32 | 52 mm |
Độ sâu trên NS 35/7,5 | 47 mm |
Độ sâu tại NS 35/15 | 54,5 mm |
Màu sắc | xanh vàng |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Nhóm vật liệu cách điện | I |
Vật liệu cách điện | PA |
Ứng dụng vật liệu cách điện tĩnh trong điều kiện lạnh | -60 °C |
Chỉ số nhiệt độ của vật liệu cách nhiệt (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Chỉ số nhiệt độ vật liệu cách điện tương đối (điện, UL 746 B) | 130 °C |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Giải phóng nhiệt theo nhiệt lượng NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Độ dễ cháy trên bề mặt NFPA 130 (ASTM E 162) | đã qua |
Mật độ quang học riêng của khói NFPA 130 (ASTM E 662) | đã qua |
Độc tính khí khói NFPA 130 (SMP 800C) | đã qua |
04
1 Tham sốTổng quan
Gắn khối đầu cuối | 0,5 Nm ... 0.6 Nm (chân PE với vít gắn, M2.5) |
05
1 Tham sốDữ liệu cơ học
Kiểm tra dữ liệu cơ học và độ bền
Mở bảng bên hông | Không |
06
9 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (vận hành) | -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; đối với nhiệt độ hoạt động ngắn hạn tối đa, xem RTI Điện.) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -25 °C ... 60 °C (trong thời gian ngắn, không vượt quá 24 giờ, -60 °C đến +70 °C) |
Nhiệt độ môi trường (lắp ráp) | -5 °C ... 70 °C |
Nhiệt độ môi trường (kích hoạt) | -5 °C ... 70 °C |
Độ ẩm cho phép (vận hành) | 20 % ... 90 % |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 30 % ... 70 % |
Kết nối theo tiêu chuẩn | IEC 60947-7-2 |
Loại lắp đặt | NS 35/7,5 NS 35/15 NS 32 |
Gắn khối đầu cuối | 0,5 Nm ... 0.6 Nm (chân PE với vít gắn, M2.5) |
