Liên hệ Phoenix · PLC (bộ điều khiển) và I/O

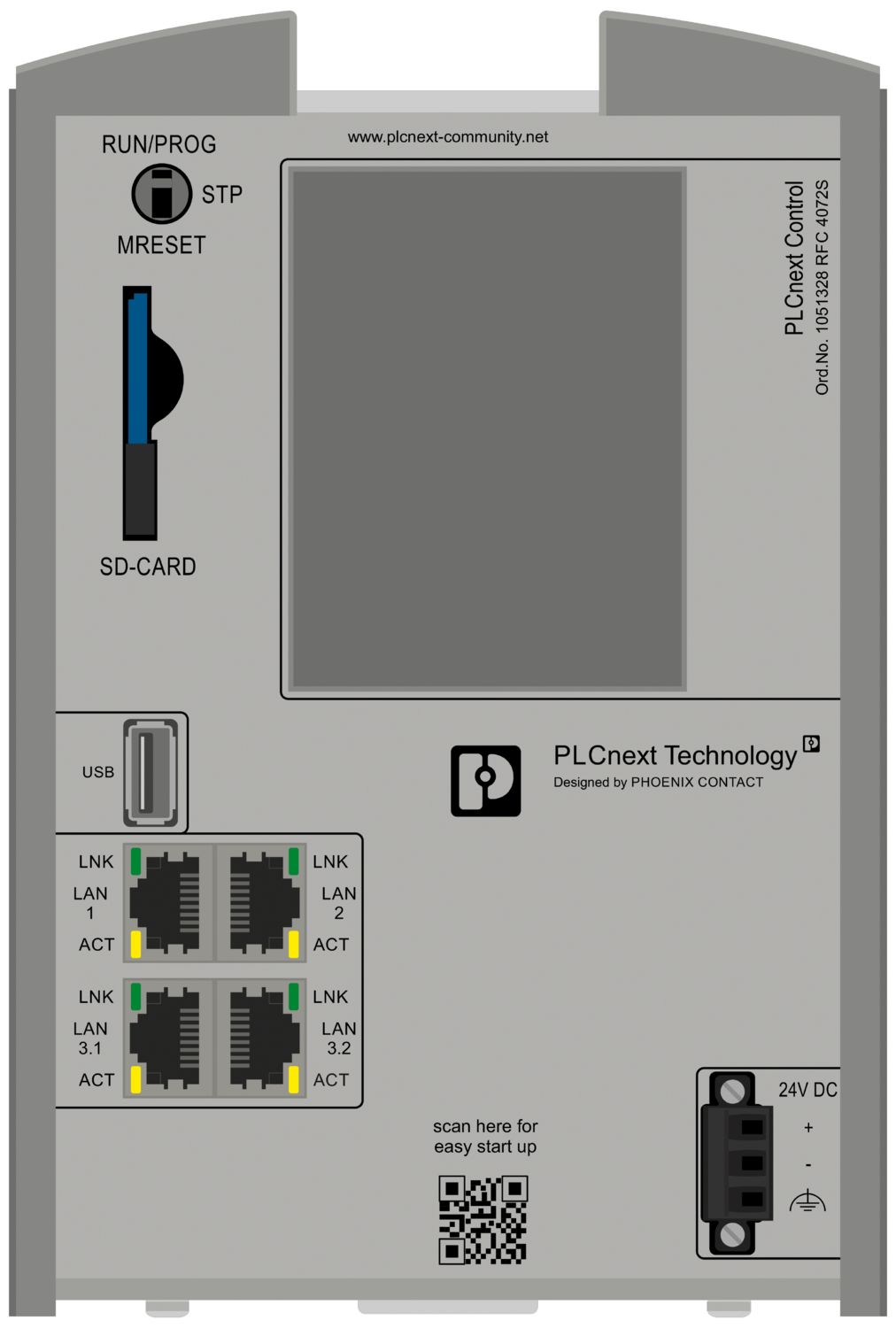

RFC 4072S
Mã đơn hàng:
1051328
Bộ điều khiển an toàn (SPS), PLCnext Control; Lập trình: Ngôn ngữ cấp cao và IEC 61131-3; Hệ điều hành: Yocto/Linux® (thời gian thực); Công cụ lập trình: PLCnext Engineer, Eclipse®, Visual Studio®, MATLAB®/ Simulink®; Bộ xử lý: Intel® Core™ i5-6300U, 2x 2.4 GHz (Tiêu chuẩn).
Loại sản phẩm Bộ điều khiển
Giao diện 1
Phương thức kết nối USB loại A, đầu nối đực
Điện áp định mức 24 V DC
dòng điện định mức 1 A
Lớp bảo vệ III (IEC 61140, EN 61140, VDE 0140-1)
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Lợi ích của bạn với Phoenix Contact RFC 4072S
✓
Hệ điều hành Linux khả năng thời gian thực cho việc thực thi các quy trình quan trọng về thời gian một cách xác định và đáng tin cậy
✓
Hỗ trợ nhiều giao thức như: HTTP, HTTPS, FTP, OPC UA, SNTP, SNMP, SMTP, SQL, MySQL, DCP, v.v. – giúp giao tiếp mượt mà với hệ thống CNTT
✓
Kết nối trực tiếp với Proficloud, cửa hàng PLCnext và bất kỳ nền tảng đám mây nào – giúp tích hợp IoT liền mạch cho ứng dụng của bạn
✓
Hỗ trợ nhiều giao thức fieldbus (PROFINET, Modbus TCP/RTU, Ethernet/IP, v.v.) giúp tích hợp dễ dàng vào các hệ thống và cài đặt công nghệ tự động hóa hiện có
✓
Tự do thiết kế tối đa nhờ sự kết hợp giữa lập trình PLC cổ điển với các ngôn ngữ cấp cao hiện đại như C++, C# hoặc Python
✓
Đáp ứng các yêu cầu bảo mật cao nhất của tự động hóa công nghiệp – để bảo vệ ứng dụng và dữ liệu của bạn
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number1051328.
01
4 Tham sốLưu ý về cách sử dụng
Lưu ý về cách sử dụng | Chỉ dùng cho công nghiệp |
Loại sản phẩm | Bộ điều khiển |
Dòng sản phẩm | Điều khiển PLCnext |
Loại | Độc lập |
02
2 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Lớp bảo vệ | III (IEC 61140, EN 61140, VDE 0140-1) |
Mức độ ô nhiễm | 2 (khi lắp trong tủ điều khiển hoặc vỏ có mức bảo vệ IP54 trở lên) |
03
3 Thông sốHiển thị
Thông số hiển thị và trực quan hóa
Màn hình chẩn đoán | Đúng vậy |
Mô-đun Nền tảng Tin cậy | TPM 1.2 |
Lưu trữ dữ liệu lưu trữ | 2 Mbyte |
04
2 Tham sốHệ thống thời gian chạy IEC 61131
Bộ nhớ chương trình | 16 Mbyte |
Hệ thống lưu trữ dữ liệu | 32 Mbyte |
05
1 Tham sốINTERBUS-Master
Lượng dữ liệu quy trình (Dữ liệu đầu vào/đầu ra) | tối đa 128 kByte (Dữ liệu đầu vào và đầu ra) |
06
7 Thông sốPROFINET
Chức năng thiết bị | Bộ điều khiển PROFINET, thiết bị PROFINET |
Update rate | tối thiểu 1 ms |
Lớp tuân thủ | B |
Số lượng thiết bị được hỗ trợ | tối đa 256 |
Các chức năng được hỗ trợ | Phát hiện tôpô Thay thế thiết bị tự động Hành vi cảnh báo và khởi động có thể tham số hóa |
ID thiết bị | 014A / 176 hex dez |
ID nhà cung cấp | 00B0 / 176 hex dez |
07
3 Thông sốPROFIsafe
Chức năng thiết bị | PROFIsafe F-Host |
Số lượng thiết bị được hỗ trợ | 300 |
Phiên bản hồ sơ | 2.6MU1 (cũng bao gồm hỗ trợ V2.4) |
08
3 Thông sốChức năng
Đặc điểm chức năng
Màn hình chẩn đoán | Đúng vậy |
Hàm dự phòng | không |
Chức năng an toàn | Đúng vậy |
09
2 Tham sốChức năng
Đặc điểm chức năng
Công cụ lập trình | Kỹ sư PLCnext Nhật thực® Visual Studio® MATLAB/® Simulink® |
Các ngôn ngữ lập trình được hỗ trợ | Sơ đồ luồng biểu tượng (SFC) Sơ đồ thang (LD) Sơ đồ khối chức năng (FBD) Văn bản có cấu trúc (ST) C++ C# Java Python® Simulink® |
10
3 Thông sốYêu cầu hệ thống
Giao diện ứng dụng | OPC UA® |
Tiêu thụ điện năng | loại 25 W (Không bao gồm module quạt) Tối đa 35 W (Có kèm module quạt) |
Tiêu tán công suất tối đa trong điều kiện danh nghĩa | Tối đa 35 W (Có kèm module quạt) loại 25 W (Không bao gồm module quạt) |
11
4 Tham sốCung ứng
Yêu cầu và mức tiêu thụ nguồn điện
Điện áp cung cấp | 24 V DC |
Dải điện áp cung cấp | 19,2 V DC ... 30 V DC (bao gồm gợn sóng (3.6 V)) PP |
Kết nối nguồn điện | Khối đầu nối vít, cắm vào |
Tiêu thụ dòng điện điển hình | 1 A |
12
3 Thông sốĐồng hồ thời gian thực
Đồng hồ thời gian thực và dữ liệu sao lưu
Đồng hồ thời gian thực | tích hợp (bộ đệm điện dung) |
Mô tả đồng hồ thời gian thực | 1,73 giây/ngày = 20 ppm ở 25 °C |
Mô-men xoắn siết chặt | 0.5 ... 0,6 Nm |
13
4 Tham sốĐầu nối COMBICON
Mặt cắt ngang của dây dẫn, cứng | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 12 |
Máy chủ web | Đúng vậy |
14
2 Tham sốUSB
Số lượng giao diện | 1 |
Phương thức kết nối | USB loại A, đầu nối đực |
15
5 Thông sốEthernet
Hệ thống xe buýt | RJ45 |
Số lượng giao diện | 4 |
Phương thức kết nối | Jack RJ45 |
Lưu ý về phương thức kết nối | Tự động đàm phán và tự động giao nhau, tự động trao đổi cực tính |
Tốc độ truyền | 10/100/1000 Mbps (LAN 1/LAN 2, bán song công hoặc full duplex) 10/100 Mbps (LAN3.1/LAN3.2 (chuyển mạch nội bộ), bán song công hoặc full duplex) |
16
2 Tham sốKích thước bên ngoài
Chiều rộng / chiều cao / chiều sâu | 122 mm / 182 mm / 173 mm (không bao gồm module quạt) 122 mm / 220 mm / 173 mm (Có module quạt) |
Màu sắc | màu xám (RAL 7042) |
17
1 Tham sốDữ liệu an toàn: EN ISO 13849
Mức hiệu suất (PL) | max. e |
18
1 Tham sốDữ liệu an toàn: IEC 61508 - Nhu cầu cao
Mức độ toàn vẹn an toàn (SIL) | tối đa 3 |
19
1 Tham sốDữ liệu an toàn: EN IEC 62061
Giới hạn Yêu cầu Mức độ Toàn vẹn An toàn (SIL CL) | tối đa 3 |
20
15 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 (Tuyên bố của nhà sản xuất, không được UL đánh giá) |
Nhiệt độ môi trường (vận hành) | 0 °C ... 60 °C lên đến 2000 m so với mực nước biển trung bình (chỉ từ 40 °C với module quạt) 0 °C ... 55 °C 2000 m ... 3000 m so với mực nước biển trung bình (Chỉ có mô-đun quạt) 0 °C ... 50 °C 3000 m ... 4000 m so với mực nước biển trung bình (Chỉ có mô-đun quạt) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -25 °C ... 70 °C |
Độ ẩm cho phép (vận hành) | 10 % ... 95 % (không ngưng tụ) |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 5 % ... 95 % (không ngưng tụ) |
Sốc (vận hành) | 20g (theo tiêu chuẩn EN 60068-2-27/IEC 60068-2-27) |
Sốc (lưu trữ/vận chuyển) | 5g (theo tiêu chuẩn EN 60068-2-27/IEC 60068-2-27) |
Rung động (vận hành) | 1g (theo EN 60068-2-6/IEC 60068-2-6) |
Rung động (lưu trữ/vận chuyển) | 1g (theo EN 60068-2-6/IEC 60068-2-6) |
Áp suất không khí (vận hành) | 60 kPa ... 108 kPa (lên đến 4000 m so với mực nước biển trung bình) |
Áp suất không khí (lưu trữ/vận chuyển) | 58 kPa ... 108 kPa (lên đến 4500 m so với mực nước biển trung bình) |
Khả năng chống lại các khí có thể gây nguy hiểm cho chức năng, theo DIN 40046-36, DIN 40046-37 | Việc sử dụng thiết bị trong điều kiện môi trường này là bị cấm. |
Tương thích điện từ | Tuân thủ Chỉ thị EMC 2014/30/EU |
Tuân thủ các chỉ thị của EMC | Kiểm tra miễn dịch theo tiêu chuẩn EN 61000-6-2/IEC 61000-6-2 Phóng điện tĩnh (ESD) EN 61000-4-2/IEC 61000-4-2 Tiêu chí B, phóng điện tiếp xúc ±6 kV, phóng điện không khí ±8 kV Kiểm tra miễn dịch theo EN 61000-6-2/IEC 61000-6-2 Trường điện từ EN 61000-4-3/IEC 61000-4-3 Tiêu chí A, Cường độ trường: 10 V/m Kiểm tra miễn dịch theo EN 61000-6-2/IEC 61000-6-2 Biến đổi nhanh (bùng nổ) EN 61000-4-4/IEC 61000-4-4 Tiêu chí B, Đường cung cấp: ±2 kV, Đường tín hiệu/dữ liệu: ±2 kV Kiểm tra miễn dịch theo EN 61000-6-2/IEC 61000-6-2 Quá áp (tăng áp) EN 61000-4-5/IEC 61000-4-5 Tiêu chí B, đường cấp nguồn: ±0.5 kV, cáp tín hiệu/dữ liệu: ±1 kV Kiểm tra miễn dịch theo EN 61000-6-2/IEC 61000-6-2 Nhiễu dẫn EN 61000-4-6/IEC 61000-4-6 Tiêu chí A, Điện áp kiểm tra 10 V Kiểm tra phát thải tiếng ồn theo tiêu chuẩn EN 61000-6-4/IEC 61000-6-4 |
Loại lắp đặt | Lắp đặt trên thanh DIN |
