Liên hệ Phoenix · Kết nối đẩy vào

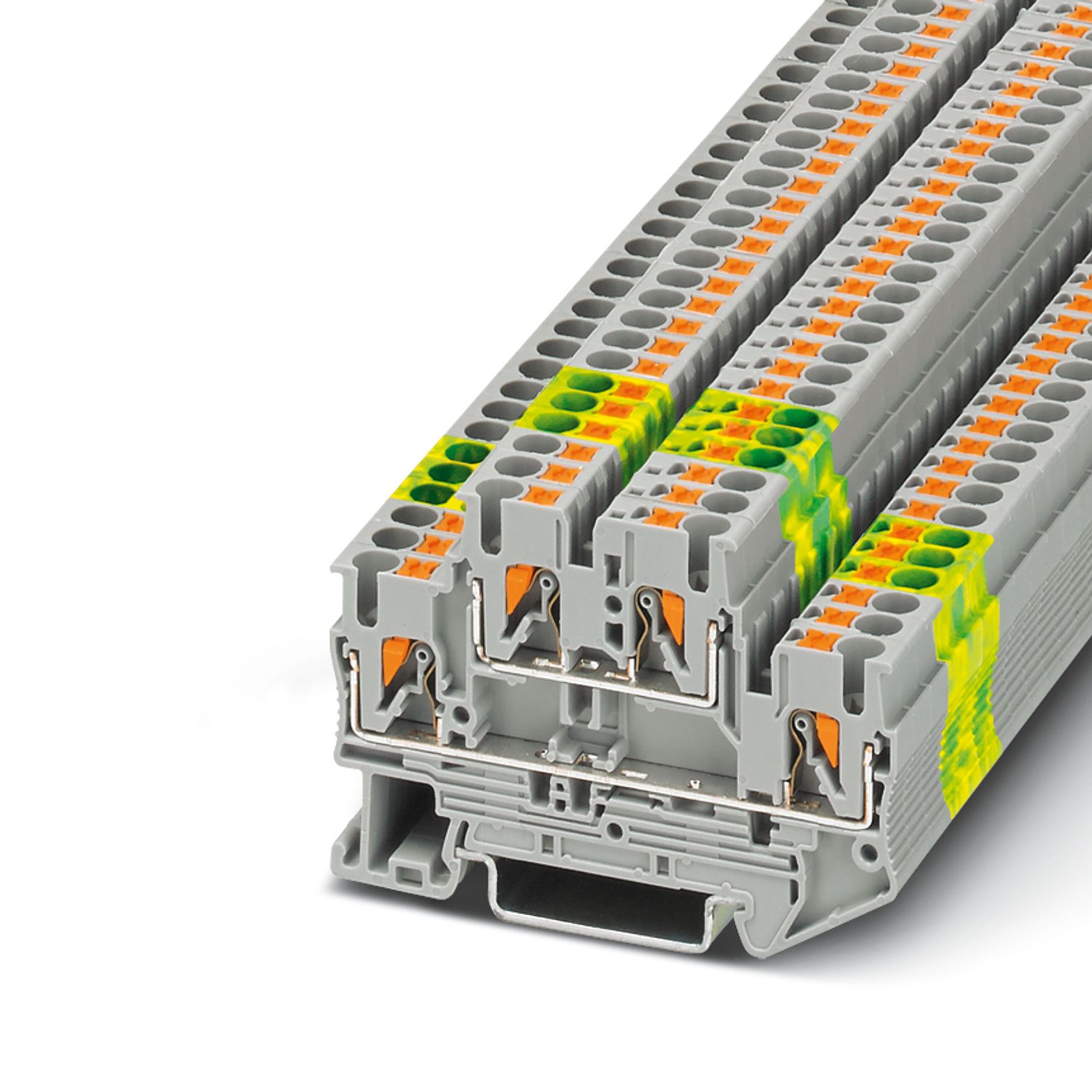

PTTB 2,5
Mã đơn hàng:
3210567
Khối đầu nối hai cấp, điện áp danh định: 500 V, dòng điện danh định: 22 A, phương pháp kết nối: Kết nối đẩy vào, cấp 1 và 2, tiết diện định mức: 2,5 mm2, tiết diện: 0,14 mm2 - 4 mm2, loại lắp đặt: NS 35/7,5, NS 35/15, màu sắc: xám
Loại sản phẩm Khối đầu cuối đa cấp
Phương thức kết nối Kết nối đẩy vào
Điện áp định mức 500 V
dòng điện định mức 22 A (với tiết diện kết nối dây dẫn 2,5 mm²)
Lắp đặt / Kích thước 2,5 mm²
Dải nhiệt độ -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; tối đa trong thời gian ngắn ...
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact PTTB 2,5
✓
Kết nối dây dẫn tiết kiệm thời gian nhờ công nghệ kết nối trực tiếp không cần dụng cụ
✓
Dễ dàng bịt với lực chèn thấp hơn
✓
Lực kéo dẫn điện cao nhờ thiết kế lò xo
✓
Kết nối dây dẫn chống rung và không cần bảo trì
✓
Tính linh hoạt hoàn toàn nhờ các phụ kiện cầu nối, đánh dấu và kiểm tra hoàn chỉnh CLIPLINE tiêu chuẩn
✓
Tiết kiệm không gian cao nhờ tích hợp gọn gàng hai mạch riêng biệt trong một khối đầu cuối duy nhất
✓
Tối ưu hóa cho việc đi dây thủ công và tự động
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number3210567.
01
6 Tham sốThông số kỹ thuật
Loại sản phẩm | Khối đầu cuối đa cấp |
Dòng sản phẩm | PT |
Lĩnh vực ứng dụng | Ngành công nghiệp đường sắt |
Số lượng kết nối | 4 |
Số dòng | 2 |
Tiềm năng | 2 |
02
7 Thông sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 3 |
Điện áp tăng định mức | 6 kV |
Tiêu tán công suất tối đa trong điều kiện danh nghĩa | 0,77 W |
Số lượng kết nối trên mỗi cấp độ | 2 |
Tiết diện danh nghĩa | 2,5 mm² |
Mặt cắt ngang định mức AWG | 12 |
03
16 Thông sốCấp 1 và 2
Phương thức kết nối | Kết nối đẩy vào |
Chiều dài tháo rời | 8 mm ... 10 mm |
Thước đo hình trụ bên trong | A4 |
Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
Tiết diện ngang của dây dẫn cứng | 0,14 mm² ... 4 mm² |
Mặt cắt ngang AWG | 26 ... 12 (đã chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt | 0,14 mm² ... 4 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt [AWG] | 26 ... 12 (đã chuyển đổi theo IEC) |
Tiết diện ngang của dây dẫn linh hoạt (ferrule không có ống nhựa) | 0,14 mm² ... 2,5 mm² |
Tiết diện dây dẫn linh hoạt (dây đeo có ống nhựa) | 0,14 mm² ... 2,5 mm² |
Tiết diện ngang của dây dẫn linh hoạt (2 dây dẫn cùng tiết diện, với dây kim loại TWIN và ống nhựa) | 0,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có đầu nối TWIN và ống nhựa | 0,5 mm² |
Tiết diện danh nghĩa | 2,5 mm² |
Dòng điện danh định | 22 A (với tiết diện kết nối dây dẫn 2,5 mm²) |
Dòng tải tối đa | 26 A (với tiết diện dây dẫn 4 mm², cứng) |
Điện áp danh định | 500 V |
04
3 Thông sốTiết diện kết nối cấp 1 và 2 có thể cắm trực tiếp
Tiết diện ngang của dây dẫn cứng | 0,34 mm² ... 4 mm² |
Tiết diện ngang của dây dẫn linh hoạt (ferrule không có ống nhựa) | 0,34 mm² ... 2,5 mm² |
Tiết diện dây dẫn linh hoạt (dây đeo có ống nhựa) | 0,34 mm² ... 2,5 mm² |
05
14 Thông sốDữ liệu được đánh giá (ATEX/IECEx)
Nhận dạng | II 2 G Ex eb IIC Gb |
Dải nhiệt độ hoạt động (1) | -60 °C ... 85 °C |
Dải nhiệt độ hoạt động (2) | -40 °C ... 110 °C |
Phụ kiện đã được chứng nhận | 3211634 D-PTTB 2,5 3030747 ATP-STTB 4 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 |
Danh sách các cây cầu | Cầu cắm / FBS 2-5 / 3030161 Cầu nối cắm / FBS 3-5 / 3030174 Cầu nối cắm / FBS 4-5 / 3030187 Cầu nối cắm / FBS 5-5 / 3030190 Cầu nối cắm / FBS 10-5 / 3030213 Cầu cắm / FBS 20-5 / 3030226 Cầu cắm / FBS 50-5 / 3038930 |
Dữ liệu cầu nối | 16 A / 2.5 mm² |
Ex tăng nhiệt độ | 40 K (18 A / 2,5 mm²) |
dùng để kết nối với cầu nối | 440 V |
- Tại cầu nối giữa các khối đầu cuối không liền kề | 352 V |
- Cầu nối cắt theo chiều dài | 166 V |
- Cầu nối cắt theo chiều dài có nắp che | 352 V |
- Cầu nối cắt theo chiều dài với tấm vách ngăn | 440 V |
Điện áp cách điện định mức | 400 V |
đầu ra | (Vĩnh viễn) |
06
3 Thông sốCựu cấp General
Dữ liệu bảo vệ chống nổ
Điện áp định mức | 440 V |
Dòng điện định mức | 18 A |
Dòng tải tối đa | 22 A |
07
7 Thông sốDữ liệu Ex kết nối Tổng quát
Dữ liệu bảo vệ chống nổ
Tiết diện danh nghĩa | 2,5 mm² |
Mặt cắt ngang định mức AWG | 14 |
Dung lượng kết nối cứng | 0,14 mm² ... 4 mm² |
Dung lượng kết nối AWG | 26 ... 12 |
Dung lượng kết nối linh hoạt | 0,14 mm² ... 2,5 mm² |
Dung lượng kết nối AWG | 26 ... 14 |
đầu ra | (Vĩnh viễn) |
08
2 Tham sốVí dụ: Cấp độ 1
Dữ liệu bảo vệ chống nổ
Điện trở tiếp xúc | 1,2 mΩ |
đầu ra | (Vĩnh viễn) |
09
22 Thông sốVí dụ: Cấp độ 2
Dữ liệu bảo vệ chống nổ
Điện trở tiếp xúc | 0,92 mΩ |
Chiều rộng | 5,2 mm |
Chiều rộng nắp cuối | 2,2 mm |
Chiều cao | 68,2 mm |
Độ sâu | 45,9 mm |
Độ sâu trên NS 35/7,5 | 47,4 mm |
Độ sâu tại NS 35/15 | 54,9 mm |
Màu sắc | màu xám (RAL 7042) |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Nhóm vật liệu cách điện | I |
Vật liệu cách điện | PA |
Ứng dụng vật liệu cách điện tĩnh trong điều kiện lạnh | -60 °C |
Chỉ số nhiệt độ của vật liệu cách nhiệt (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Chỉ số nhiệt độ vật liệu cách điện tương đối (điện, UL 746 B) | 130 °C |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Bảo vệ phòng cháy cho phương tiện đường sắt (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Bảo vệ chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Giải phóng nhiệt theo nhiệt lượng NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Độ dễ cháy trên bề mặt NFPA 130 (ASTM E 162) | đã qua |
Mật độ quang học riêng của khói NFPA 130 (ASTM E 662) | đã qua |
Độc tính khí khói NFPA 130 (SMP 800C) | đã qua |
10
2 Tham sốKiểm tra điện áp tăng áp
Điểm đặt điện áp kiểm tra | 7,3 kV |
Kết quả | Bài kiểm tra đã vượt qua |
11
5 Thông sốKiểm tra tăng nhiệt độ
Kiểm tra nhiệt độ tăng yêu cầu | Tăng nhiệt độ ≤ 45 K |
Kết quả | Bài kiểm tra đã vượt qua |
Dòng điện chịu được trong thời gian ngắn 2,5 mm² | 0,3 kA |
Dòng điện chịu được trong thời gian ngắn 4 mm² | 0,48 kA |
Kết quả | Bài kiểm tra đã vượt qua |
12
2 Tham sốĐiện áp chịu được theo tần số công suất
Ngân sách công suất và sự tiêu tán
Điểm đặt điện áp kiểm tra | 1,89 kV |
Kết quả | Bài kiểm tra đã vượt qua |
13
1 Tham sốDữ liệu cơ học
Kiểm tra dữ liệu cơ học và độ bền
Mở bảng bên hông | Đúng vậy |
14
1 Tham sốĐộ bền cơ học
Kiểm tra dữ liệu cơ học và độ bền
Kết quả | Bài kiểm tra đã vượt qua |
15
3 Thông sốPhụ kiện trên giá đỡ
Thanh DIN / hỗ trợ cố định | NS 35 |
Kiểm tra điểm đặt lực | 1 N |
Kết quả | Bài kiểm tra đã vượt qua |
16
4 Tham sốKiểm tra hư hỏng và lỏng dây dẫn
Điều kiện và kết quả thử nghiệm
Tốc độ quay | 10 vòng/phút |
Các cuộc cách mạng | 135 |
Tiết diện/trọng lượng dẫn điện | 0,14 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg |
Kết quả | Bài kiểm tra đã vượt qua |
17
2 Tham sốLão hóa
Chu kỳ nhiệt độ | 192 |
Kết quả | Bài kiểm tra đã vượt qua |
18
2 Tham sốThử nghiệm ngọn lửa kim
Thời gian phơi nhiễm | 30 giây |
Kết quả | Bài kiểm tra đã vượt qua |
19
8 Thông sốDao động/nhiễu băng rộng
Thông số kỹ thuật | DIN EN 50155 (VDE 0115-200): 2008-03 |
Phổ | Thử nghiệm tuổi thọ cao hạng mục 2, gắn trên bogie |
Tần suất | f = 5 Hz đến f = 250 Hz 1 2 |
Mức ASD | 6.12 (m/s²)²/Hz |
Gia tốc | 3,12g |
Thời gian thử nghiệm trên mỗi trục | 5 giờ |
Hướng dẫn thử nghiệm | Trục X, Y và Z |
Kết quả | Bài kiểm tra đã vượt qua |
20
7 Thông sốGiảm xóc
Thông số kỹ thuật | DIN EN 50155 (VDE 0115-200): 2008-03 |
Hình dạng xung | Nửa sin |
Gia tốc | 30g |
Thời gian chấn động | 18 ms |
Số lượng cú sốc trên mỗi hướng | 3 |
Hướng dẫn thử nghiệm | Trục X, Y và Z (vị trí và âm định) |
Kết quả | Bài kiểm tra đã vượt qua |
21
8 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (vận hành) | -60 °C ... 110 °C (Phạm vi nhiệt độ hoạt động bao gồm tự làm nóng; đối với nhiệt độ hoạt động ngắn hạn tối đa, xem RTI Điện.) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -25 °C ... 60 °C (trong thời gian ngắn, không vượt quá 24 giờ, -60 °C đến +70 °C) |
Nhiệt độ môi trường (lắp ráp) | -5 °C ... 70 °C |
Nhiệt độ môi trường (kích hoạt) | -5 °C ... 70 °C |
Độ ẩm cho phép (vận hành) | 20 % ... 90 % |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 30 % ... 70 % |
Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
Loại lắp đặt | NS 35/7,5 NS 35/15 |
