Liên hệ Phoenix · Bảo vệ chống sét cho tín hiệu

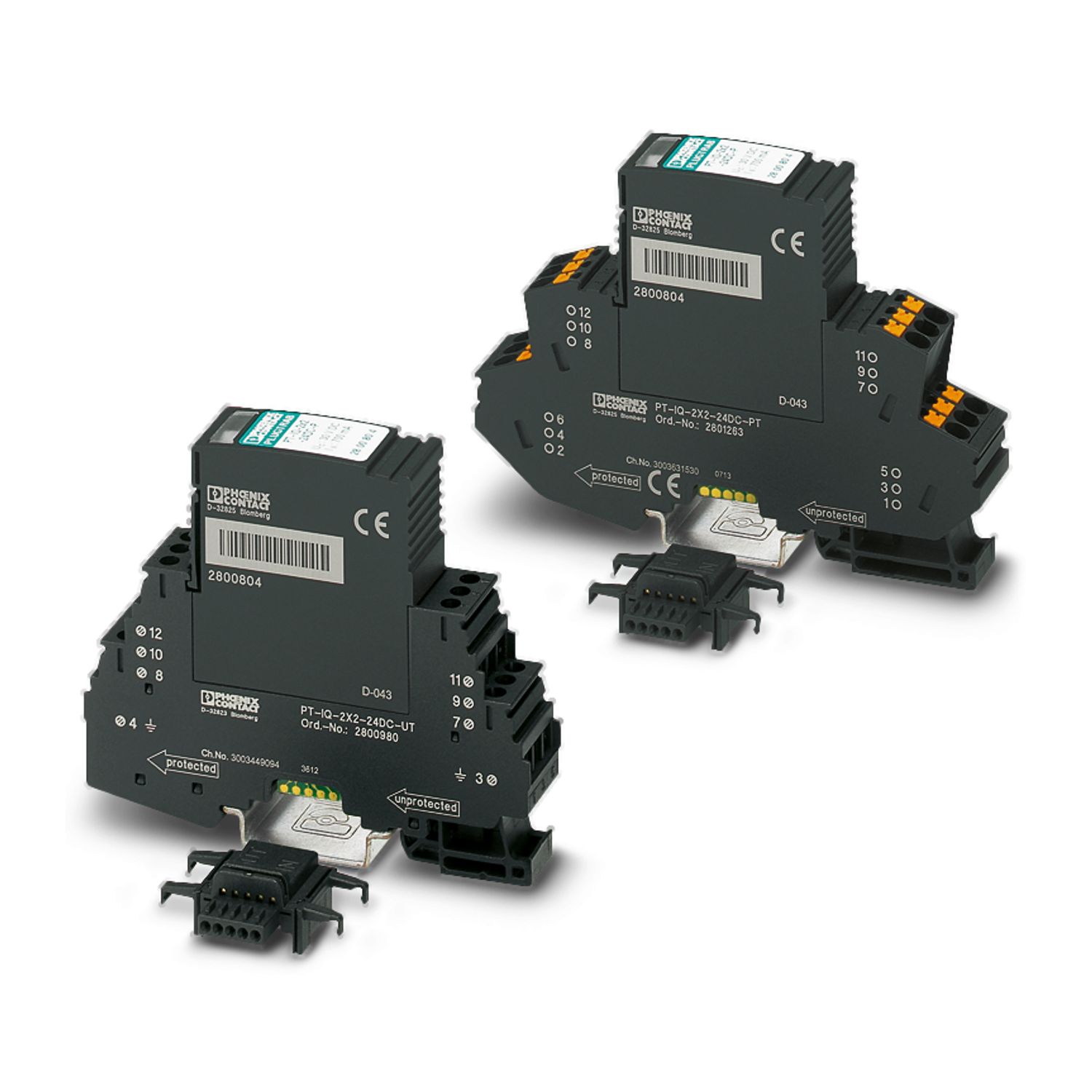

PT-IQ-4X1-24DC-PT
Mã đơn hàng:
2801271
Bảo vệ chống sét, bao gồm phích cắm bảo vệ và phần tử đáy, tích hợp đèn báo trạng thái đa tầng trên module cho bốn dây tín hiệu có điện thế tham chiếu chung. Có thể sử dụng trong các mạch liên quan đến an toàn lên đến SIL 3.
Loại sản phẩm Bảo vệ chống sét cho công nghệ MCR
Phương thức kết nối Kết nối đẩy vào
Điện áp định mức 24 V DC
dòng điện định mức 700 mA (50 °C)
Lớp bảo vệ IP20
Lắp đặt / Kích thước 17,7 mm
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact PT-IQ-4X1-24DC-PT
✓
Giám sát dự đoán với màn hình LED 3 cấp độ
✓
Tích hợp thông điệp trạng thái vào bộ điều khiển hệ thống thông qua tín hiệu nhóm từ xa
✓
Lắp đặt nhanh chóng và không lỗi với đầu nối DIN rail
✓
Dễ bảo trì tối đa nhờ thiết kế 2 mảnh
✓
Bảo vệ tối đa cho các ứng dụng MCR có khả năng xả cao
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number2801271.
01
6 Tham sốTổng quan
Lưu ý | Tín hiệu từ xa cũng như nguồn điện của đầu nối DIN rail được thiết lập bằng cách gắn module vào vị trí trên đầu nối DIN rail. |
Loại sản phẩm | Bảo vệ chống sét cho công nghệ MCR |
Dòng sản phẩm | PLUGTRAB IQ |
Phân loại bài kiểm tra IEC | C1 C2 C3 D1 |
Loại | Mô-đun đường ray DIN, hai phần, chia nhỏ |
Thông báo lỗi bảo vệ chống sét | Quang học, đa giai đoạn |
02
7 Thông sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 2 |
Điện áp danh định U N | 24 V DC |
Phương thức kết nối | Kết nối đẩy vào |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 2,5 mm² |
Tiết diện ngang của dây dẫn cứng | 0,5 mm² ... 4 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 12 |
03
7 Thông sốBản vẽ kích thước
Chiều rộng | 17,7 mm |
Chiều cao | 109,3 mm |
Độ sâu | 77,5 mm (bao gồm thanh DIN 7,5 mm) |
Pitch ngang | 1 HP |
Màu sắc | màu đen (RAL 9005) màu đen (RAL 9005) |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V-0 |
Vật liệu vỏ | PA 6.6 |
04
19 Thông sốDữ liệu cơ học
Kiểm tra dữ liệu cơ học và độ bền
Mở bảng bên hông | Không |
Hướng hành động | Mặt đất/Tấm chắn tín hiệu đường dây & tín hiệu đường dây & tùy chọn Mặt đất tín hiệu/Mặt đất Khiên-Đất |
Điện áp danh định U N | 24 V DC |
Điện áp hoạt động liên tục tối đa UC | 30 V DC 21 V AC |
Dòng điện định mức | 700 mA (50 °C) |
Dòng điện hiệu dụng hoạt động I tại UC C | ≤ 1 mA (mỗi đường dẫn) |
Dòng điện bảo vệ dây dẫn I PE | ≤ 1 mA (mỗi đường dẫn) |
Dòng phóng điện danh định I (8/20) μs (đường dây-đất) n | 10 kA |
Dòng phóng điện xung I (10/350) μs (đường dây-đất) imp | 2,5 kA |
Tổng dòng điện xả I (8/20) μs Tổng cộng | 20 kA |
Mức bảo vệ điện áp U (đường dây-đất) p | ≤ 75 V (C1 - 1 kV / 500 A) ≤ 135 V (C2 - 10 kV / 5 kA) ≤ 55 V (C3 - 25 A) ≤ 60 V (C3 - 50 A) |
Thời gian phản hồi t (đất-đường thẳng) A | ≤ 1 ns |
Giảm tín hiệu đầu vào aE, bất hợp lệ. | typ. 0.3 dB (≤ 300 kHz / 150 Ω) |
Tần số cắt fg (3 dB), bất hợp lệ. (PE) trong hệ thống 150 Ω | Typ. 1.1 MHz |
Điện trở trên mỗi đường đi | 1.2 Ω ±5 % |
Thông báo lỗi bảo vệ chống sét | Quang học, đa giai đoạn |
Cầu chì dự phòng tối đa cần thiết | 800 mA (FF) |
Độ bền xung (line-earth) | C1 - 1 kV / 500 A C2 - 10 kV / 5 kA C2 - 10 kA C3 - 50 A D1 - 2,5 kA |
Thời gian đặt lại xung (nối đất) | ≤ 350 ms |
05
13 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 |
Nhiệt độ môi trường (vận hành) | -40 °C ... 70 °C |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 85 °C |
Độ cao | ≤ 4000 m (mực nước biển) |
Tiêu chuẩn/thông số kỹ thuật | IEC 61643-21 |
Lưu ý | 2000 + A1:2008 + A2:2012 |
Tiêu chuẩn/thông số kỹ thuật | EN 61643-21 |
Lưu ý | 2001 + A1:2009 + A2:2013 |
Tiêu chuẩn/thông số kỹ thuật | EN 61000-6-3 |
Lưu ý | 2007 + A1:2011 |
Tiêu chuẩn/thông số kỹ thuật | EN 61000-6-2 |
Lưu ý | 2005 |
Loại lắp đặt | Đường ray DIN: 35 mm |
