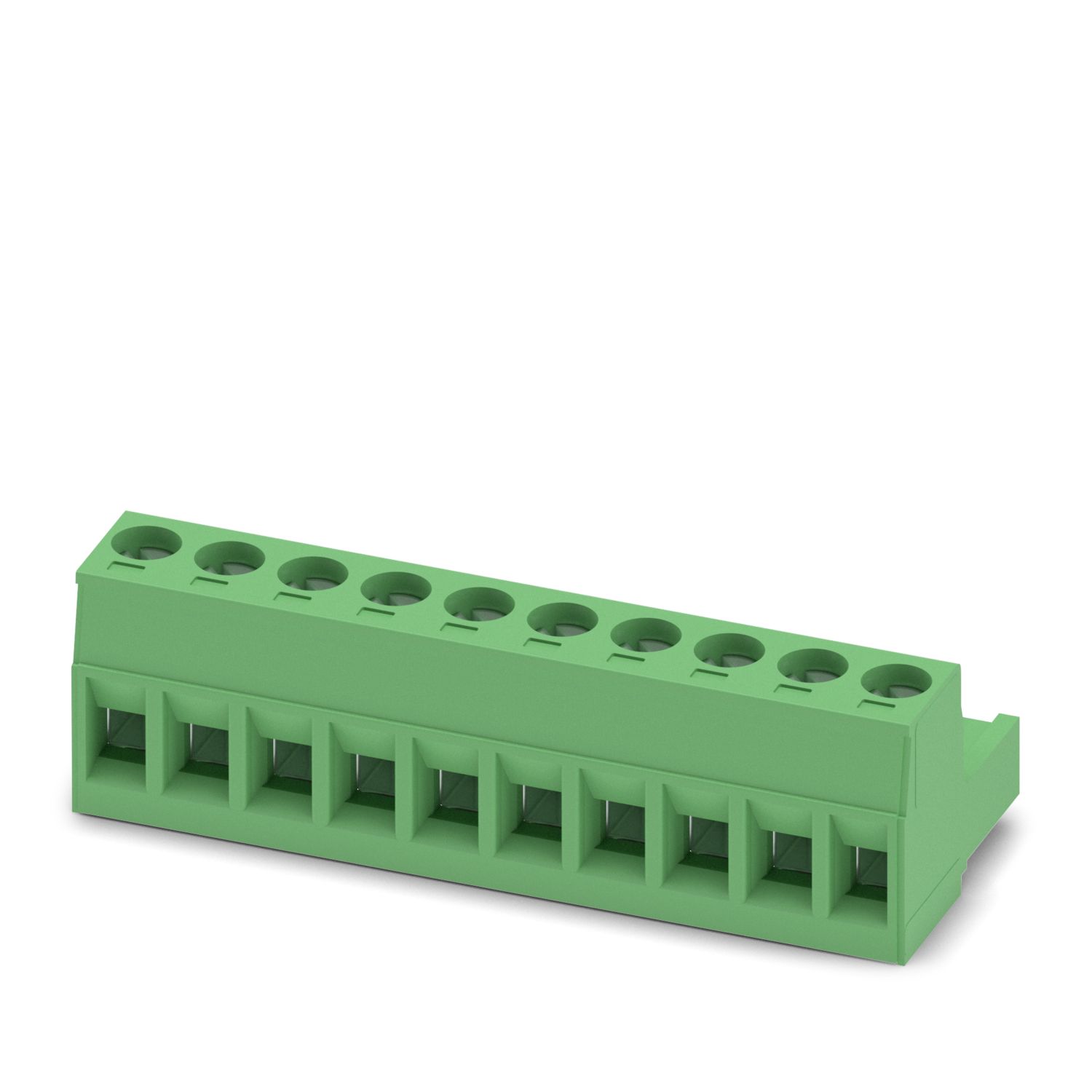

MSTB 2,5/10-ST
Mã đơn hàng:
1754601
Đầu nối PCB, tiết diện danh định: 2,5 mm2, màu sắc: xanh lá, dòng điện danh định: 12 A, điện áp định mức (III/2): 320 V, bề mặt tiếp xúc: Sn, loại kết nối tiếp xúc: Ổ cắm, số điện áp: 10, số hàng: 1, số vị trí: 10, số kết nối: 10, dải sản phẩm: MSTB 2,5/.. - ST, khoảng cách: 5 mm, phương pháp kết nối: Vít kết nối với ống căng, hình dạng đầu vít: L có rãnh, hướng kết nối dây dẫn/PCB: 0°, kẹp khóa: - Kẹp khóa, hệ thống cắm điện: COMBICON MSTB 2,5, khóa: không có, phương pháp lắp đặt: không, loại đóng gói: đóng gói trong bìa cứng
Loại sản phẩm Đầu nối PCB
Vị trí / Kênh 10
Phương thức kết nối Ổ cắm
Điện áp định mức 320 V
dòng điện định mức 12 A
Lắp đặt / Kích thước 5 mm
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact MSTB 2,5/10-ST
✓
Nguyên tắc kết nối nổi tiếng cho phép sử dụng trên toàn thế giới
✓
Tăng nhiệt độ thấp, nhờ lực tiếp xúc tối đa
✓
Cho phép kết nối hai dây dẫn
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number1754601.
01
19 Thông sốDữ liệu thương mại
Dữ liệu thương mại, đóng gói và logistics
Mã sản phẩm | 1754601 |
Đơn vị đóng gói | 50 chiếc |
Số lượng đặt hàng tối thiểu | 50 chiếc |
Mã sản phẩm | AACAFC |
GTIN | 4017918028770 |
Trọng lượng mỗi chiếc (bao gồm đóng gói) | 16.733 g |
Trọng lượng mỗi chiếc (không bao gồm đóng gói) | 16.067 g |
Số thuế quan hải quan | 85366990 |
Quốc gia xuất xứ | DE |
Loại sản phẩm | Đầu nối PCB |
Dòng sản phẩm | MSTB 2,5/.. -ST |
Dòng sản phẩm | Đầu nối COMBICON M |
Loại | Tiêu chuẩn |
Số lượng vị trí | 10 |
Pitch | 5 mm |
Số lượng kết nối | 10 |
Số dòng | 1 |
Số lượng thế năng | 10 |
Loại lắp đặt | không có |
02
9 Thông sốTính chất
Dòng điện danh định I N | 12 A |
Điện áp danh định U N | 320 V |
Điện trở tiếp xúc | 1,4 mΩ |
Điện áp định mức (III/3) | 250 V |
Điện áp tăng định mức (III/3) | 4 kV |
Điện áp định mức (III/2) | 320 V |
Điện áp tăng định mức (III/2) | 4 kV |
Điện áp định mức (II/2) | 630 V |
Điện áp tăng định mức (II/2) | 4 kV |
03
4 Tham sốCông nghệ kết nối
Công nghệ kết nối và dữ liệu dây dẫn
Loại | Tiêu chuẩn |
Hệ thống đầu nối | COMBICON MSTB 2,5 |
Tiết diện danh nghĩa | 2,5 mm² |
Loại kết nối tiếp xúc | Ổ cắm |
04
2 Tham sốKhóa liên động
Loại khóa | không có |
Loại lắp đặt | không có |
05
15 Thông sốKết nối dây dẫn
Phương thức kết nối | Kết nối vít với ống căng |
Hướng kết nối dây dẫn/PCB | 0 ° |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 2,5 mm² |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 12 |
Mặt cắt ngang của dây dẫn linh hoạt, có dây đeo không có ống nhựa | 0,25 mm² ... 2,5 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt, có dây nối, có ống nhựa | 0,25 mm² ... 2,5 mm² |
2 dây dẫn cùng tiết diện, đặc | 0,2 mm² ... 1 mm² |
2 dây dẫn cùng tiết diện, linh hoạt | 0,2 mm² ... 1,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có dây đeo không có ống nhựa | 0,25 mm² ... 1 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có đầu nối TWIN và ống nhựa | 0,5 mm² ... 1,5 mm² |
Thước đo hình trụ a x b / đường kính | 2.8 mm x 2.0 mm / 2.4 mm |
Chiều dài tháo rời | 7 mm |
Đầu vít dạng truyền động | Rãnh (L) |
Mô-men xoắn siết chặt | 0,5 Nm ... 0,6 Nm |
06
1 Tham sốThông số kỹ thuật cho dây ferrule không có vòng cách điện
Dụng cụ bấm được khuyến nghị | 1212034 CRIMPFOX 6 |
07
1 Tham sốThông số kỹ thuật cho dây ferrule có vòng cách điện
Dụng cụ bấm được khuyến nghị | 1212034 CRIMPFOX 6 |
08
5 Thông sốDữ liệu vật liệu - liên hệ
Thông số kỹ thuật vật liệu và dữ liệu phòng cháy chữa cháy
Lưu ý | Tuân thủ WEEE/RoHS, không có ria mép theo tiêu chuẩn IEC 60068-2-82/JEDEC JESD 201 |
Vật liệu tiếp xúc | Hợp kim cu |
Đặc điểm bề mặt | thiếc nhúng nóng |
Điểm đầu cuối bề mặt kim loại (lớp trên cùng) | Thiếc (5 - 7 μm Sn) |
Diện tích tiếp xúc bề mặt kim loại (lớp trên cùng) | Thiếc (5 - 7 μm Sn) |
09
8 Thông sốDữ liệu vật liệu - vỏ
Thông số kỹ thuật vật liệu và dữ liệu phòng cháy chữa cháy
Màu sắc (Vỏ bọc) | xanh lá cây (6021) |
Vật liệu cách điện | PA |
Nhóm vật liệu cách điện | I |
CTI theo IEC 60112 | 600 |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Chỉ số dễ cháy của dây phát sáng GWFI theo tiêu chuẩn EN 60695-2-12 | 850 |
Nhiệt độ đánh lửa dây phát sáng GWIT theo EN 60695-2-13 | 775 |
Nhiệt độ cho kiểm tra áp suất bi theo EN 60695-10-2 | 125 °C |
10
5 Thông sốBản vẽ kích thước
Pitch | 5 mm |
Chiều rộng [w] | 50 mm |
Chiều cao [h] | 15 mm |
Chiều dài [l] | 18,2 mm |
Ghi chú về hoạt động | Theo IEC 61984, đầu nối COMBICON không có nguồn chuyển mạch (COC). Trong quá trình sử dụng chỉ định, chúng không được cắm hoặc ngắt kết nối khi mang điện áp hoặc khi đang tải. |
11
2 Tham sốKiểm tra hư hỏng và lỏng dây dẫn
Điều kiện và kết quả thử nghiệm
Thông số kỹ thuật | IEC 60999-1:1999-11 |
Kết quả | Bài kiểm tra đã vượt qua |
12
2 Tham sốKiểm tra rút ra
Thông số kỹ thuật | IEC 60999-1:1999-11 |
Mặt cắt ngang của dây dẫn/loại dây dẫn/điểm đặt lực kéo/giá trị thực tế | 0.2 mm² / đặc / > 10 N 0.2 mm² / linh hoạt / > 10 N 2.5 mm² / nguyên khối / > 50 N 2.5 mm² / linh hoạt / > 50 N |
13
5 Thông sốLực thâm nhập và rút lui
Thông số kỹ thuật | IEC 60512-13-2:2006-02 |
Kết quả | Bài kiểm tra đã vượt qua |
Không. của các chu kỳ | 25 |
Độ bền chèn trên mỗi vị trí khoảng | 8 N |
Sức mạnh rút lui trên mỗi vị trí ước tính. | 6 N |
14
1 Tham sốKiểm tra mô-men xoắn
Thông số kỹ thuật | IEC 60999-1:1999-11 |
15
2 Tham sốKhả năng chống lại các dòng chữ khắc
Thông số kỹ thuật | IEC 60068-2-70:1995-12 |
Kết quả | Bài kiểm tra đã vượt qua |
16
2 Tham sốPhân cực và mã hóa
Thông số kỹ thuật | IEC 60512-13-5:2006-02 |
Kết quả | Bài kiểm tra đã vượt qua |
17
2 Tham sốKiểm tra trực quan
Thông số kỹ thuật | IEC 60512-1-1:2002-02 |
Kết quả | Bài kiểm tra đã vượt qua |
18
2 Tham sốKiểm tra kích thước
Thông số kỹ thuật | IEC 60512-1-2:2002-02 |
Kết quả | Bài kiểm tra đã vượt qua |
19
7 Thông sốKiểm tra rung động
Thông số kỹ thuật | IEC 60068-2-6:2007-12 |
Tần suất | 10 - 150 - 10 Hz |
Tốc độ quét | 1 quãng tám/phút |
biên độ | 0.35 mm (10 Hz ... 60.1 Hz) |
Gia tốc | 5g (60,1 Hz ... 150 Hz) |
Thời gian thử nghiệm trên mỗi trục | 2,5 giờ |
Hướng dẫn thử nghiệm | Trục X, Y và Z |
20
6 Tham sốKiểm tra độ bền
Thông số kỹ thuật | IEC 60512-9-1:2010-03 |
Điện áp chịu xung tại mực nước biển | 4,8 kV |
Điện trở tiếp xúc R 1 | 1,4 mΩ |
Điện trở tiếp xúc R 2 | 1,5 mΩ |
Chu kỳ chèn/rút | 25 |
Điện trở cách điện, vị trí lân cận | > 5 MΩ |
21
4 Tham sốThử nghiệm khí hậu
Thông số kỹ thuật | ISO 6988:1985-02 |
Ứng suất ăn mòn | 0,2 dm3 SO trên 300 dm3/40 °C/1 chu kỳ 2 |
Ứng suất nhiệt | 100 °C/168 giờ |
Điện áp chịu được theo tần số công suất | 2.21 kV |
22
4 Tham sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (vận hành) | -40 °C ... 100 °C (phụ thuộc vào đường cong giảm tốc độ) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 70 °C |
Độ ẩm tương đối (lưu trữ/vận chuyển) | 30 % ... 70 % |
Nhiệt độ môi trường (lắp ráp) | -5 °C ... 100 °C |
23
2 Tham sốKiểm tra nhiệt | Nhóm kiểm tra C
Thông số kỹ thuật | IEC 60512-5-1:2002-02 |
Số lượng vị trí đã được kiểm tra | 24 |
24
2 Tham sốĐiện trở cách điện
Đánh giá phối hợp cách nhiệt
Thông số kỹ thuật | IEC 60512-3-1:2002-02 |
Điện trở cách điện, vị trí lân cận | > 5 MΩ |
25
30 tham sốKhoảng cách không khí và khoảng cách creepage |
Thông số kỹ thuật | IEC 60664-1:2007-04 |
Nhóm vật liệu cách điện | I |
Chỉ số theo dõi so sánh (IEC 60112) | CTI 600 |
Điện áp cách điện định mức (III/3) | 250 V |
Điện áp tăng định mức (III/3) | 4 kV |
giá trị thanh lý tối thiểu - trường không đồng nhất (III/3) | 3 mm |
khoảng cách creepage tối thiểu (III/3) | 3,2 mm |
Điện áp cách điện định mức (III/2) | 320 V |
Điện áp tăng định mức (III/2) | 4 kV |
giá trị thanh toán tối thiểu - trường không đồng nhất (III/2) | 3 mm |
khoảng cách creepage tối thiểu (III/2) | 3 mm |
Điện áp cách điện định mức (II/2) | 630 V |
Điện áp tăng định mức (II/2) | 4 kV |
giá trị dọn tối thiểu - trường không đồng nhất (II/2) | 3 mm |
khoảng cách creepage tối thiểu (II/2) | 3,2 mm |
Loại bao bì | đóng gói trong bìa cứng |
| OS. OS. Pos. pos. | = 2-p = 5-p = 12- = 24- | OS. OS. pos. pos. |
= | 2-po | s. |
= | 5-po | s. | |
= | 16-p | OS. |
= | 24-p | OS. = 2- | Pos. = 5- | Pos. | |
| | = 12 | -Pos. = 2 | -Pos. = 5 = 1 | -vị trí 2 vị trí | . = 2 | 0-pos | . = | 2-po | s. = | 5-po | s. | = | 12-p | OS. |
= | = | 24-p | OS. = | 2-po | s. = | 5-po | s. | = | 12-p | OS. |
= | = | 24-p | OS. = 2-p | OS. = 5-p | OS. | = 16- | Pos. = 24- | Pos. = 2-p | OS. = 3-p | OS. = 4-p | OS. = 2-p | OS. = 3-p | OS. = 4-p | OS. |
| = 2-p | OS. | | |
| = 5-p | OS. |
| = 12- | Pos. |
| = 18- = 2 p | OS. = 5 p | OS. = 16 | Pos. = 24 | Pos. | = 10 | -Pos. 1 1 | = 2-p | OS. | 2 2 | = 5-p | OS. 3 | 3 = 16- | Pos. | 4 |
4 | 4 | = 24- | Pos. 1 2 1 | = 3-p | OS. 2 | = 6-p | OS. | 3 3 | = 16- | Pos. | 4 |
4 | 4 | = 20- | Pos. | = 10 | -Pos. Mã phê duyệt CSA: 13631-2585951 Điện áp danh định U N | Dòng điện danh định I N | Mặt cắt ngang AWG | Tiết diện mm2 |
26
4 Tham sốkeine
ECLASS-13.0 | 27460202 |
ECLASS-15.0 | 27460202 |
ETIM 9.0 | EC002638 |
UNSPSC 21.0 | 39121400 |
27
1 Tham sốEU RoHS
Đáp ứng các yêu cầu về chất RoHS của EU | Có, Không có miễn trừ |
28
1 Tham sốTrung Quốc RoHS
Thời gian sử dụng thân thiện với môi trường (EFUP) | EFUP-E Không có chất nguy hại vượt quá giới hạn |
29
1 Tham sốEU REACH SVHC
Chất ứng viên REACH (Số CAS) | Không có chất nào vượt quá 0,1 wt% |
30
1 Tham sốEF3.0 Biến đổi khí hậu
CO2e kg | 0,176 kg CO2e |
