Liên hệ Phoenix · Khối đầu cuối PCB

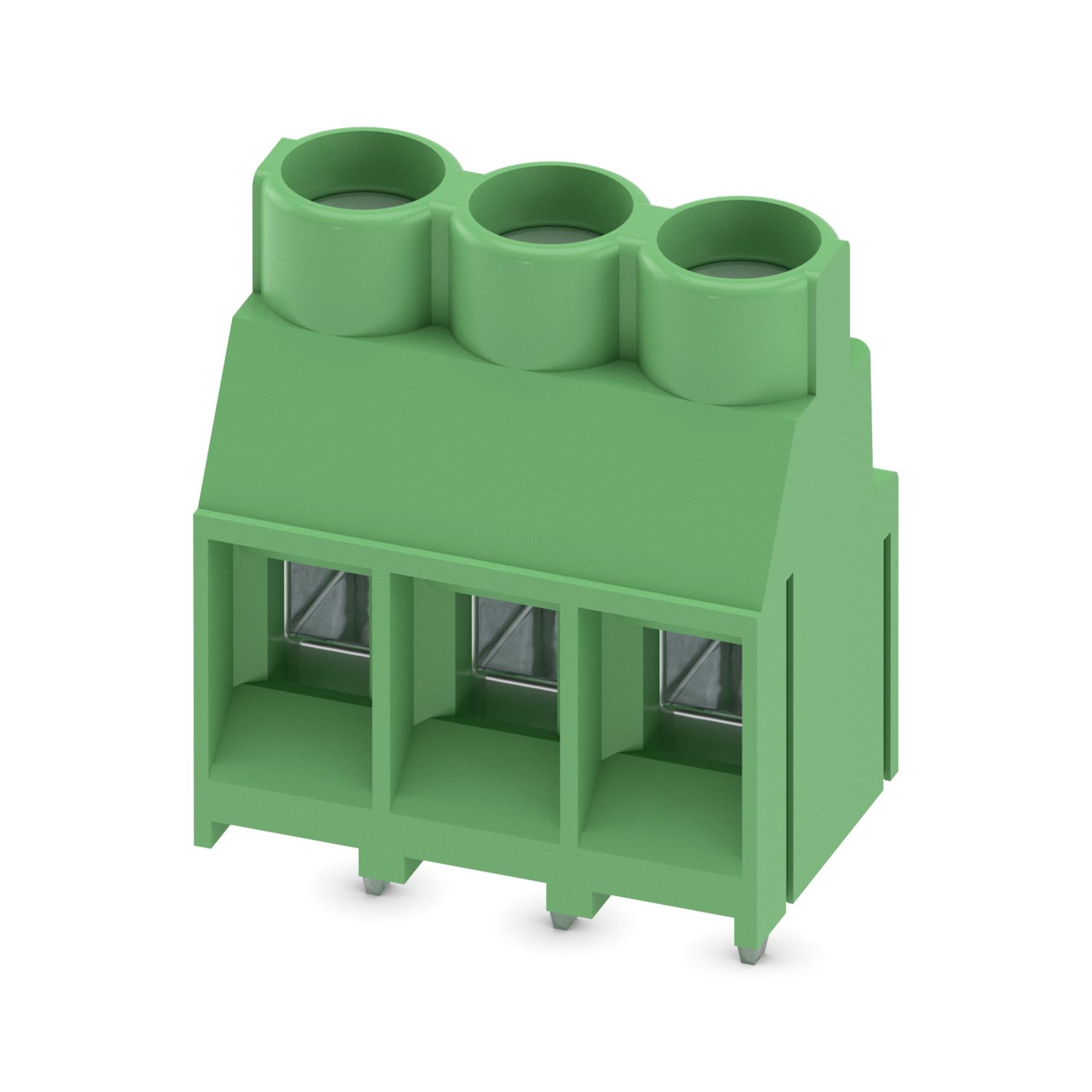

MKDS 5/ 3-6,35
Mã đơn hàng:
1714968
Khối đầu nối PCB, dòng điện danh định: 32 A, điện áp định mức (III/2): 630 V, tiết diện danh định: 4 mm2, số điện thế: 3, số hàng: 1, số vị trí mỗi hàng: 3, phạm vi sản phẩm: MKDS 5, khoảng cách: 6.35 mm, phương pháp kết nối: Nối vít với ống căng, đầu vít: L, rãnh, lắp đặt: Hàn sóng, hướng kết nối dây dẫn/PCB: 0°, màu sắc: xanh lá, Bố trí chân: Chốt tuyến tính, Chốt hàn [P]: 5.1 mm, số chân hàn trên điện thế: 1, loại đóng gói: đóng gói trong bìa cứng. Bài viết có thể được căn chỉnh để tạo ra các số khác nhau. các vị trí! Thiết kế hiển thị có thể khác với sản phẩm gốc do quy trình sản xuất!
Loại sản phẩm Khối đầu cuối PCB
Vị trí / Kênh 3
Phương thức kết nối Kết nối vít với ống căng
Điện áp định mức 630 V
dòng điện định mức 32 A
Lắp đặt / Kích thước 6,35 mm
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact MKDS 5/ 3-6,35
✓
Nguyên tắc kết nối nổi tiếng cho phép sử dụng trên toàn thế giới
✓
Tăng nhiệt độ thấp, nhờ lực tiếp xúc tối đa
✓
Cho phép kết nối hai dây dẫn
✓
Chốt ở bên hông cho phép kết hợp nhiều vị trí khác nhau
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number1714968.
01
11 Tham sốThông số kỹ thuật
Loại sản phẩm | Khối đầu cuối PCB |
Dòng sản phẩm | MKDS 5 |
Dòng sản phẩm | Thiết bị đầu cuối COMBICON L |
Loại | Khối đầu cuối PC có thể căn chỉnh |
Số lượng vị trí | 3 |
Pitch | 6,35 mm |
Số lượng kết nối | 3 |
Số dòng | 1 |
Số lượng thế năng | 3 |
Bố trí chân | Ghim tuyến tính |
Số chân hàn theo điện thế | 1 |
02
8 Thông sốTính chất
Dòng điện danh định I N | 32 A |
Điện áp danh định U N | 630 V |
Điện áp định mức (III/3) | 500 V |
Điện áp tăng định mức (III/3) | 6 kV |
Điện áp định mức (III/2) | 630 V |
Điện áp tăng định mức (III/2) | 6 kV |
Điện áp định mức (II/2) | 1000 V |
Điện áp tăng định mức (II/2) | 6 kV |
03
2 Tham sốCông nghệ kết nối
Công nghệ kết nối và dữ liệu dây dẫn
Loại | Khối đầu cuối PC có thể căn chỉnh |
Tiết diện danh nghĩa | 4 mm² |
04
15 Thông sốKết nối dây dẫn
Phương thức kết nối | Kết nối vít với ống căng |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 6 mm² |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 4 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 10 |
Mặt cắt ngang của dây dẫn, linh hoạt, có dây ferrule, không có ống nhựa | 0,25 mm² ... 4 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt, có dây nối, có ống nhựa | 0,25 mm² ... 4 mm² |
2 dây dẫn cùng tiết diện, cứng cáp | 0,2 mm² ... 2,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt | 0,2 mm² ... 1,5 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có dây đeo không có ống nhựa | 0,25 mm² ... 0,75 mm² |
2 dây dẫn cùng tiết diện, linh hoạt, có đầu nối TWIN và ống nhựa | 0,5 mm² ... 2,5 mm² |
Chiều dài tháo rời | 8 mm |
Đầu vít dạng truyền động | Rãnh (L) |
Mô-men xoắn siết chặt | 0,5 Nm ... 0,6 Nm |
Loại lắp đặt | Hàn sóng |
Bố trí chân | Ghim tuyến tính |
05
5 Thông sốDữ liệu vật liệu - liên hệ
Thông số kỹ thuật vật liệu và dữ liệu phòng cháy chữa cháy
Lưu ý | Tuân thủ WEEE/RoHS, không có ria mép theo tiêu chuẩn IEC 60068-2-82/JEDEC JESD 201 |
Vật liệu tiếp xúc | Hợp kim cu |
Đặc điểm bề mặt | Mạ thiếc |
Điểm đầu cuối bề mặt kim loại (lớp trên cùng) | Thiếc (4 μm - 8 μm Sn) |
Khu vực hàn bề mặt kim loại (lớp trên cùng) | Thiếc (4 μm - 8 μm Sn) |
06
9 Thông sốDữ liệu vật liệu - vỏ
Thông số kỹ thuật vật liệu và dữ liệu phòng cháy chữa cháy
Màu sắc (Vỏ bọc) | xanh lá cây (6021) |
Vật liệu cách điện | PA |
Nhóm vật liệu cách điện | I |
CTI theo IEC 60112 | 600 |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Chỉ số dễ cháy của dây phát sáng GWFI theo tiêu chuẩn EN 60695-2-12 | 850 |
Nhiệt độ đánh lửa dây phát sáng GWIT theo EN 60695-2-13 | 775 |
Nhiệt độ cho kiểm tra áp suất bi theo EN 60695-10-2 | 125 °C |
Lưu ý về cách sử dụng | Để kết nối dây dẫn an toàn, luôn tuân thủ một mô-men siết đã xác định. Đặc biệt trong trường hợp các khối đầu nối PCB có hai hoặc ba vị trí, chân hàn riêng lẻ cho mỗi điểm tiếp xúc không thể bù đắp điều này. Đó là lý do tại sao các khối đầu nối phải được hỗ trợ trong quá trình kết nối dây dẫn (giữ bằng một tay, hỗ trợ trên vỏ máy). |
07
7 Thông sốBản vẽ kích thước
Pitch | 6,35 mm |
Chiều rộng [w] | 19,05 mm |
Chiều cao [h] | 26,6 mm |
Chiều dài [l] | 12,5 mm |
Chiều cao lắp đặt | 21,5 mm |
Chiều dài chân hàn [P] | 5.1 mm |
Kích thước chân | 0.9 x 0.9 mm |
08
1 Tham sốThiết kế PCB
Đường kính lỗ | 1,3 mm |
09
2 Tham sốKiểm tra hư hỏng và lỏng dây dẫn
Điều kiện và kết quả thử nghiệm
Thông số kỹ thuật | IEC 60999-1:1999-11 |
Kết quả | Bài kiểm tra đã vượt qua |
10
2 Tham sốKiểm tra rút ra
Thông số kỹ thuật | IEC 60999-1:1999-11 |
Mặt cắt ngang của dây dẫn/loại dây dẫn/điểm đặt lực kéo/giá trị thực tế | 0.2 mm² / đặc / > 10 N 0.2 mm² / linh hoạt / > 10 N 6 mm² / đặc / > 80 N 4 mm² / linh hoạt / > 60 N |
11
2 Tham sốKiểm tra tăng nhiệt độ
Thông số kỹ thuật | IEC 60947-7-4:2019-01 |
Kiểm tra nhiệt độ tăng yêu cầu | Tổng nhiệt độ môi trường và sự tăng nhiệt độ của khối đầu nối PCB không được vượt quá nhiệt độ giới hạn trên. |
12
1 Tham sốDòng điện chịu được trong thời gian ngắn
Thông số kỹ thuật | IEC 60947-7-4:2019-01 |
13
2 Tham sốĐiện trở cách điện
Đánh giá phối hợp cách nhiệt
Thông số kỹ thuật | IEC 60512-3-1:2002-02 |
Điện trở cách điện, vị trí lân cận | > 5 MΩ |
14
16 Thông sốKhoảng cách không khí và khoảng cách creepage |
Thông số kỹ thuật | IEC 60947-7-4:2019-01 |
Nhóm vật liệu cách điện | I |
Chỉ số theo dõi so sánh (IEC 60112) | CTI 600 |
Điện áp cách điện định mức (III/3) | 500 V |
Điện áp tăng định mức (III/3) | 6 kV |
giá trị thanh lý tối thiểu - trường không đồng nhất (III/3) | 5,5 mm |
khoảng cách creepage tối thiểu (III/3) | 6,3 mm |
Lưu ý về tiết diện kết nối | Với dây dẫn kết nối 6 mm² (đặc). |
Điện áp cách điện định mức (III/2) | 630 V |
Điện áp tăng định mức (III/2) | 6 kV |
giá trị thanh toán tối thiểu - trường không đồng nhất (III/2) | 5,5 mm |
khoảng cách creepage tối thiểu (III/2) | 5,5 mm |
Điện áp cách điện định mức (II/2) | 1000 V |
Điện áp tăng định mức (II/2) | 6 kV |
giá trị dọn tối thiểu - trường không đồng nhất (II/2) | 5,5 mm |
khoảng cách creepage tối thiểu (II/2) | 5,5 mm |
15
7 Thông sốKiểm tra rung động
Thông số kỹ thuật | IEC 60068-2-6:2007-12 |
Tần suất | 10 - 150 - 10 Hz |
Tốc độ quét | 1 quãng tám/phút |
biên độ | 0.35 mm (10 Hz ... 60.1 Hz) |
Gia tốc | 5g (60,1 Hz ... 150 Hz) |
Thời gian thử nghiệm trên mỗi trục | 2,5 giờ |
Hướng dẫn thử nghiệm | Trục X, Y và Z |
16
3 Thông sốKiểm tra dây phát sáng
Thông số kỹ thuật | IEC 60695-2-10:2013-04 |
Nhiệt độ | 850 °C |
Thời gian phơi nhiễm | 5 giây |
17
1 Tham sốLão hóa
Thông số kỹ thuật | IEC 60947-7-4:2019-01 |
18
5 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 70 °C |
Độ ẩm tương đối (lưu trữ/vận chuyển) | 30 % ... 70 % |
Nhiệt độ môi trường (lắp ráp) | -5 °C ... 100 °C |
Nhiệt độ môi trường (vận hành) | -40 °C ... 105 °C (Tùy thuộc vào khả năng chịu tải hiện tại/đường cong giảm tải) |
Loại bao bì | đóng gói trong bìa cứng |
