Liên hệ Phoenix · PLC (bộ điều khiển) và I/O

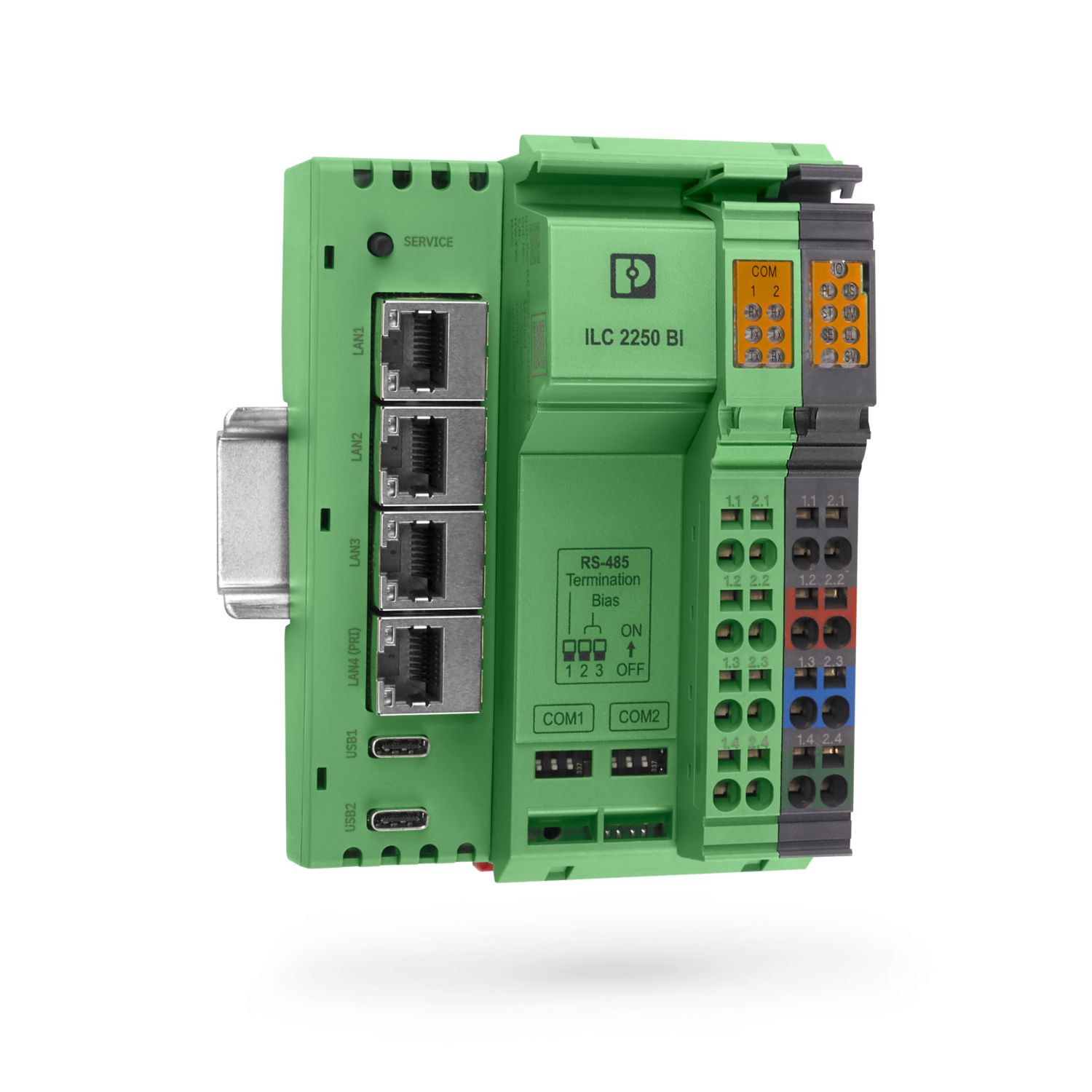

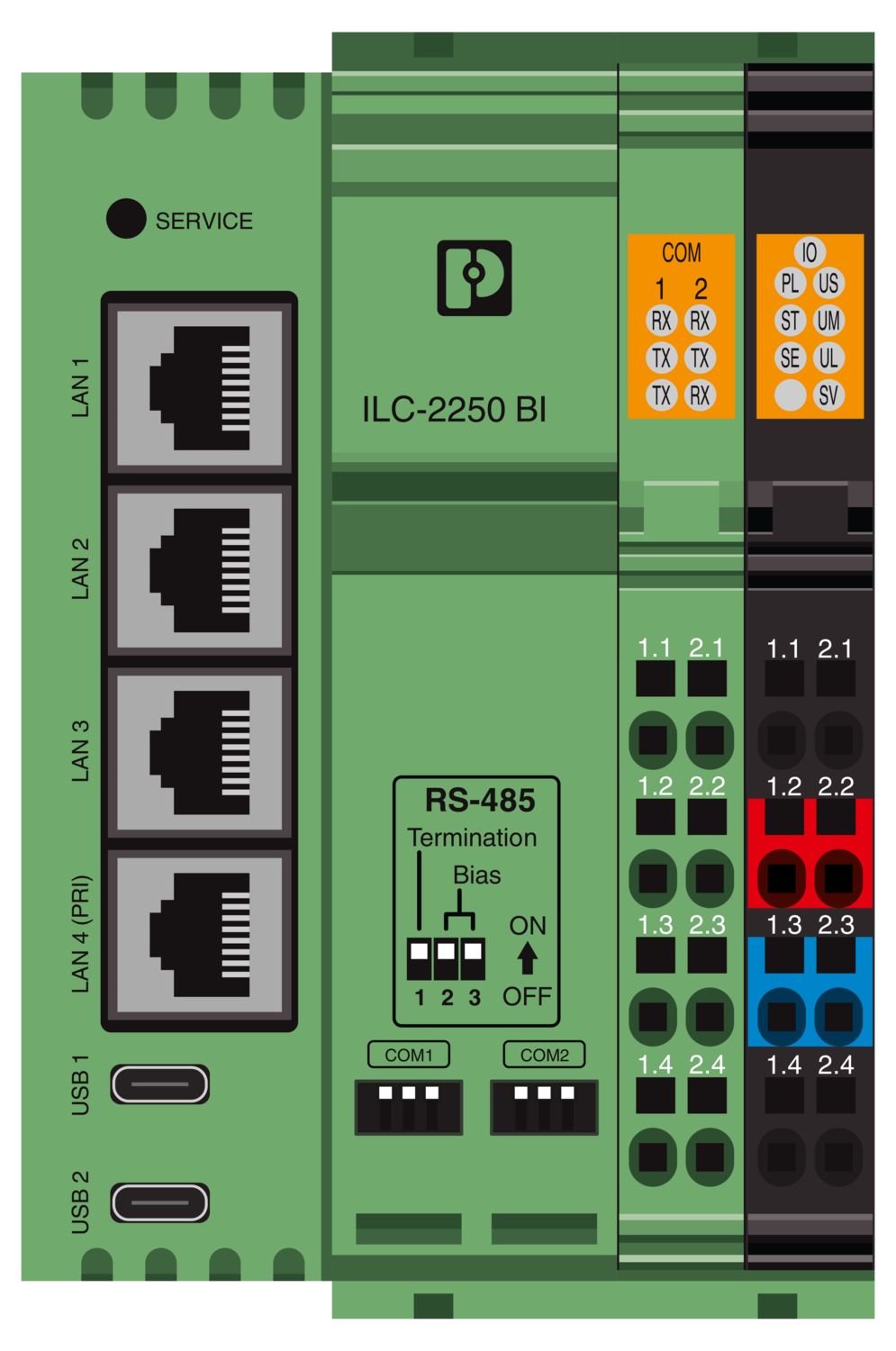

ILC 2250 BI
Mã đơn hàng:
1541303
Bộ điều khiển Inline mô-đun dành cho các ứng dụng tự động hóa trong hạ tầng, năng lượng và tòa nhà dựa trên Niagara Framework®. Bốn giao diện LAN, hai USB và hai giao diện RS-485 được tích hợp. Bộ điều khiển có thể được mở rộng với nhiều mô-đun I/O nội tuyến.
Loại sản phẩm Bộ điều khiển
Giao diện 4
Vị trí / Kênh 2
Phương thức kết nối Kết nối lò xo-lồng
Điện áp định mức 24 V DC (qua đầu nối Inline)
Lớp bảo vệ III (IEC 61140, EN 61140, VDE 0140-1)
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Lợi ích của bạn với Phoenix Contact ILC 2250 BI
✓
Kỹ thuật tối ưu hóa thời gian sử dụng khung Niagara 4
✓
Hỗ trợ tất cả các giao thức truyền thông chính được sử dụng trong tự động hóa hạ tầng tòa nhà
✓
Kỹ thuật và trực quan hóa hiệu quả với Emalytics và Niagara Framework
✓
Mở rộng dễ dàng khung Niagara 4 với các chức năng tự lập trình
✓
Bản sao số là nền tảng cho các tòa nhà thông minh
✓
Bảo mật phần mềm với khởi động an toàn, phần mềm đã ký và danh tính thiết bị được bảo vệ bởi TPM
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number1541303.
01
7 Thông sốThông số kỹ thuật
Lưu ý về cách sử dụng | Chỉ dùng cho công nghiệp |
Lưu ý về cách sử dụng | Hiện tại, chúng tôi đang chuẩn bị sản phẩm sao cho, kể từ ngày 11 tháng 12 năm 2027, nó sẽ tuân thủ các yêu cầu của Đạo luật Chống chịu Mạng EU (CRA) dựa trên thông tin hiện có về CRA. |
Loại sản phẩm | Bộ điều khiển |
Dòng sản phẩm | Bộ điều khiển trực tuyến |
Vị trí lắp đặt | sử dụng trong nhà |
Vị trí lắp đặt | Tủ điều khiển |
Đặc tính đặc biệt | Quy trình phát triển được chứng nhận theo IEC 62443-4-1 Sản phẩm đang được chuẩn bị để tuân thủ Đạo luật Chống chịu Mạng (CRA) |
02
6 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Lớp bảo vệ | III (IEC 61140, EN 61140, VDE 0140-1) |
Loại quá áp | II (IEC 60664-1, EN 60664-1) |
Mức độ ô nhiễm | 2 (IEC 60664-1, EN 60664-1) |
Mô-đun Nền tảng Tin cậy | TPM 2.0 |
Lưu trữ dữ liệu lưu trữ | 512 kByte (NVRAM) |
RAM | 2048 Mbyte (LPDDR4-RAM) |
03
1 Tham sốHệ thống thời gian chạy IEC 61131
Hệ thống lưu trữ dữ liệu | 5 GByte (eMMC) |
04
4 Tham sốINTERBUS-Master
Lượng dữ liệu quy trình | tối đa 4096 bit (INTERBUS) |
Lượng dữ liệu quy trình (dữ liệu đầu vào/đầu ra INTERBUS tối đa) | tối đa 4096 bit (INTERBUS) |
Số lượng thiết bị bus cục bộ có thể kết nối | tối đa 63 (quan sát mức tiêu thụ dòng điện) |
Số lượng thiết bị có kênh tham số | tối đa 16 |
05
1 Tham sốDữ liệu lập trình
Độ dài thanh ghi (bản gốc) | 512 byte |
06
2 Tham sốChức năng
Đặc điểm chức năng
Công cụ lập trình | Emalytics |
Các ngôn ngữ lập trình được hỗ trợ | Khung® Niagara |
07
1 Tham sốCung ứng
Yêu cầu và mức tiêu thụ nguồn điện
Dung tích chịu tải dòng điện (Điểm đầu cuối) | 8 A |
08
1 Tham sốĐồng hồ thời gian thực
Đồng hồ thời gian thực và dữ liệu sao lưu
Đồng hồ thời gian thực | tích hợp (bộ đệm điện dung) |
09
3 Thông sốTiềm năng: Nguồn điện 24 V U ILC
Điện áp cung cấp | 24 V DC (qua đầu nối Inline) |
Dải điện áp cung cấp | 19,2 V DC ... 30 V DC (bao gồm tất cả các dung sai, kể cả gợn sóng) |
Dòng điện hiện tại | tối đa 1.6 A loại 170 mA (không có các khối đầu cuối I/O kết nối) |
10
2 Tham sốĐiện thế: 7,5 V công suất truyền thông U (điện thoại điện tử) L
Điện áp cung cấp | 7,5 V DC ±5 % |
Nguồn điện | tối đa 2 A DC |
11
3 Thông sốĐiện: nguồn điện tương tự 24 V U (jumper tiềm năng) ANA
Điện áp cung cấp | 24 V DC |
Dải điện áp cung cấp | 19,2 V DC ... 30 V DC (bao gồm tất cả các dung sai, kể cả gợn sóng) |
Nguồn điện | tối đa 0.5 A DC |
12
3 Thông sốĐiện thế: Nguồn cung điện mạch chính (U) M
Điện áp cung cấp | 24 V DC (qua đầu nối Inline) |
Dải điện áp cung cấp | 19,2 V DC ... 30 V DC (bao gồm tất cả các dung sai, kể cả gợn sóng) |
Nguồn điện | tối đa 8 A DC (tổng U + U) M S |
13
2 Tham sốTiềm năng: Cung cấp mạch phân đoạn (U) S
Điện áp cung cấp | 24 V DC (qua đầu nối Inline) |
Nguồn điện | tối đa 8 A DC (tổng U + U) M S |
14
7 Thông sốĐầu nối trực tuyến
Phương thức kết nối | Kết nối lò xo-lồng |
Mặt cắt ngang của dây dẫn, cứng | 0,08 mm² ... 1,5 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt | 0,08 mm² ... 1,5 mm² |
Mặt cắt ngang dây dẫn AWG | 28 ... 16 |
Chiều dài tháo rời | 8 mm |
Các giao thức được hỗ trợ | BACnet/IP BACnet MS/TP (chỉ áp dụng tại COM1 và COM2) Modbus/TCP Modbus/RTU KNX IP DALI DALI-2 LON IP EnOcean SMI xe buýt MP-Bus SNMP xe buýt M MQTT OPC UA OpenADR đơn giản LDAP SMS CSV oBIX |
Máy chủ web | Đúng vậy |
15
7 Thông sốEthernet
Hệ thống xe buýt | RJ45 |
Số lượng giao diện | 4 |
Phương thức kết nối | Jack RJ45, có lớp chắn |
Tốc độ truyền | 10/100/1000 Mbps |
Không. của các kênh | 2 |
Hệ thống xe buýt | RS-485 |
Số lượng giao diện | 2 |
16
3 Thông sốUSB
Hệ thống xe buýt | USB loại C |
Số lượng giao diện | 2 |
Phương thức kết nối | USB loại C |
17
13 Thông sốmicroSD
Hệ thống xe buýt | microSD |
Số lượng giao diện | 1 (Trên) |
Phương thức kết nối | khe cắm microSD |
Chiều rộng | 80 mm |
Chiều cao | 119,8 mm |
Độ sâu | 71,5 mm |
Chiều rộng | 80 mm |
Chiều cao | 119,8 mm |
Độ sâu | 71,5 mm |
Màu sắc (Vỏ bọc) | xanh lá cây (RAL 6021) |
Khả năng chống rung theo tiêu chuẩn EN 60068-2-6/IEC 60068-2-6 | : 5g |
Sốc theo tiêu chuẩn EN 60068-2-27/IEC 60068-2-27 | : 30g |
Sốc liên tục theo tiêu chuẩn EN 60068-2-27/IEC 60068-2-27 | : 10g |
18
13 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 |
Nhiệt độ môi trường (vận hành) | -25 °C ... 55 °C (quan sát giảm giá) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -25 °C ... 85 °C |
Độ ẩm cho phép (vận hành) | 0 % ... 75% (theo DIN EN 61131-2) |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 0 % ... 75% (theo DIN EN 61131-2) |
Áp suất không khí (vận hành) | 70 kPa ... 106 kPa (lên đến 3000 m so với mực nước biển) |
Áp suất không khí (lưu trữ/vận chuyển) | 70 hPa ... 106 kPa (lên đến 3000 m so với mực nước biển) |
lớp GRP_Temperature | T4 |
Khả năng chống lại các khí có thể gây nguy hiểm cho chức năng, theo DIN 40046-36, DIN 40046-37 | Sulfur dioxide (SO) 10 ±0,3 ppm (thời gian thử nghiệm: 10 ngày), 2 hydrogen sulfide (H S) 1 ±0,3 ppm (thời gian thử nghiệm: 4 ngày), cả hai đều ở nhiệt độ 2°C 25°C và độ ẩm 75% |
Tương thích điện từ | Tuân thủ chỉ thị của EMC |
Tuân thủ các chỉ thị của EMC | Kiểm tra miễn dịch theo tiêu chí B của EN IEC 61000-6-2 về quá áp tạm thời (tăng áp) Kiểm tra miễn dịch theo tiêu chí EN IEC 61000-6-2 Phản ứng thoáng qua nhanh (bùng nổ) Tiêu chí A, ±500 V, Tiêu chí B, ±1000 V Kiểm tra miễn dịch theo tiêu chí trường điện từ EN IEC 61000-6-2, cường độ trường: 10 V/m Kiểm tra miễn dịch theo tiêu chí phóng điện tĩnh điện (ESD) của EN IEC 61000-6-2, phóng điện tiếp xúc ±4 kV, phóng điện không khí ±8 kV. Kiểm tra miễn dịch theo tiêu chí nhiễu dẫn truyền theo EN IEC 61000-6-2 A, điện áp kiểm tra 10 V Kiểm tra phát thải tiếng ồn theo tiêu chuẩn EN 61000-6-3/IEC 61000-6-3 Class B |
Loại lắp đặt | Lắp đặt trên thanh DIN |
Vị trí lắp đặt | nằm ngang Có thể thay thế vị trí lắp đặt, nhưng có thể làm giảm hiệu suất nhiệt. |
