Liên hệ Phoenix · Đầu nối chịu tải nặng

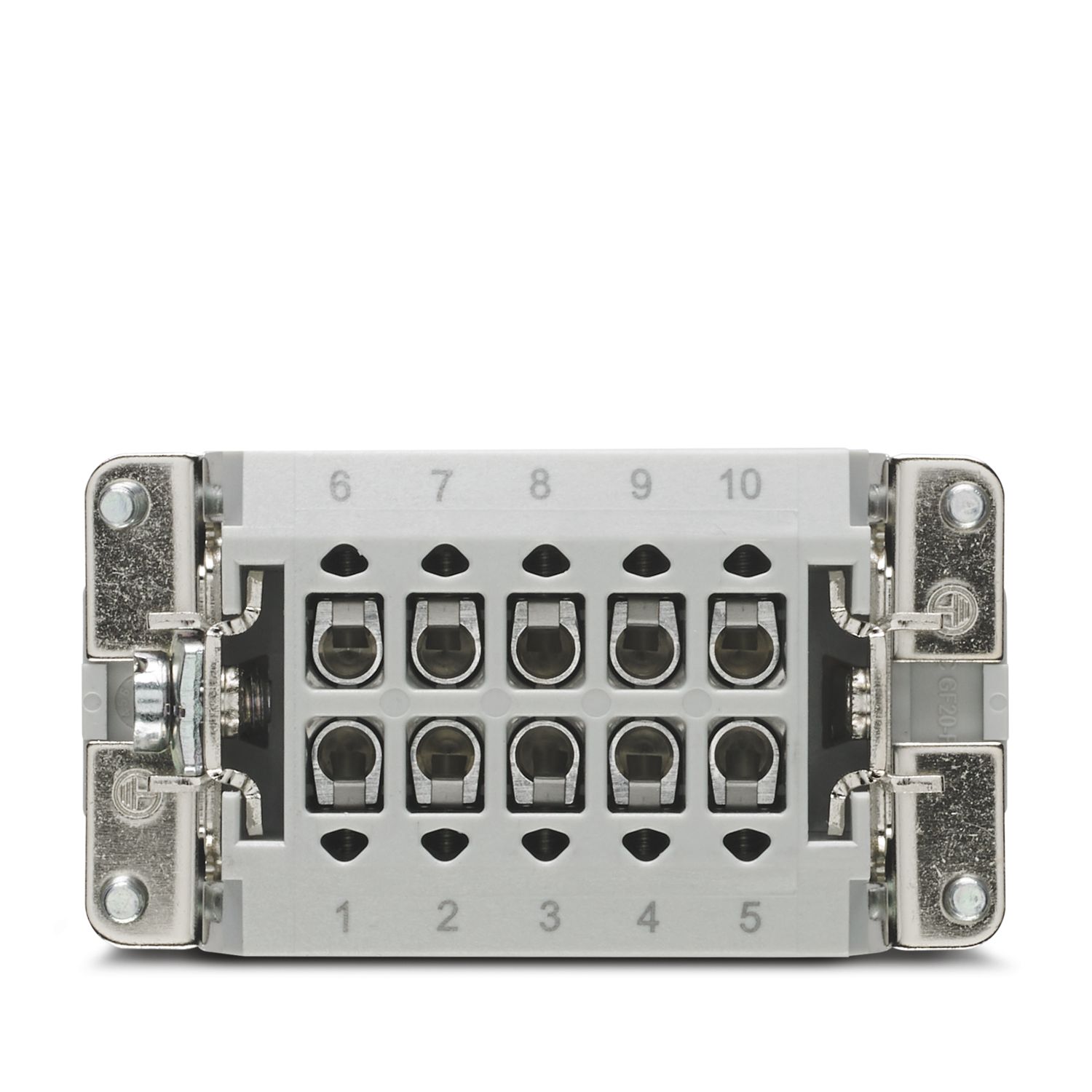

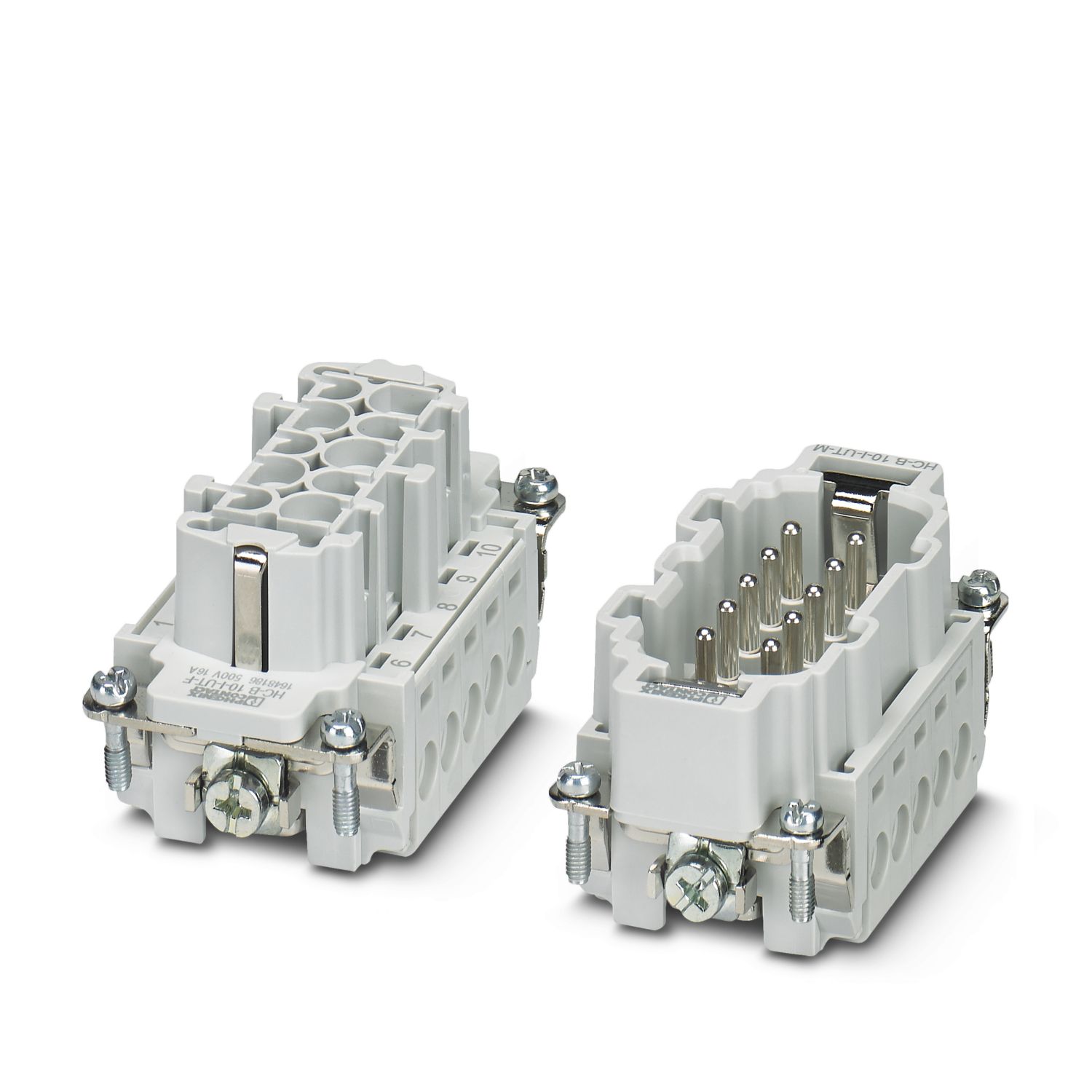

HC-B 10-I-UT-F
Mã đơn hàng:
1648186
Chèn tiếp xúc, số vị trí: 10+PE, kích thước: B10, số kết nối trên mỗi vị trí: 1, ổ cắm, kết nối vít, 500 V, 16 A, 0.5 mm2 ... 2.5 mm2, ứng dụng: Công suất
Loại sản phẩm Chèn tiếp xúc với số cố định. các vị trí
Vị trí / Kênh 10
Phương thức kết nối Kết nối vít
Điện áp định mức 500 V
dòng điện định mức 16 A
Lắp đặt / Kích thước 34 mm
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Lợi ích của bạn với Phoenix Contact HC-B 10-I-UT-F
✓
Để mã hóa nhanh với hồ sơ
nhựa
✓
Chân thử 2 mm
✓
Chống sốc và rung động theo tiêu chuẩn DIN EN 61373
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number1648186.
01
22 Thông sốDữ liệu thương mại
Dữ liệu thương mại, đóng gói và logistics
Mã sản phẩm | 1648186 |
Đơn vị đóng gói | 1 chiếc |
Số lượng đặt hàng tối thiểu | 1 chiếc |
Mã sản phẩm | AF7ABC |
GTIN | 4046356092319 |
Trọng lượng mỗi chiếc (bao gồm đóng gói) | 66,1 g |
Trọng lượng mỗi chiếc (không bao gồm đóng gói) | 66,1 g |
Số thuế quan hải quan | 85366990 |
Quốc gia xuất xứ | CN |
Tổng quan | dành cho dây dẫn linh hoạt có hoặc không có dây ferrule |
Tổng quan | Đầu nối chỉ có thể hoạt động khi không có tải/điện áp. |
Ghi chú lắp ráp | Để đảm bảo sử dụng đúng, cần lắp đặt trong vỏ có bảo vệ IP54 hoặc tốt hơn |
Loại sản phẩm | Chèn tiếp xúc với số cố định. các vị trí |
Loạt phim | HC-B |
Ứng dụng | Công suất |
Loại | B10 |
Số lượng vị trí | 10 |
Hồ sơ kết nối | 10+PE |
Đánh số liên hệ | 1 - 10 |
Số kết nối trên mỗi vị trí | 1 |
Loại vật liệu tiếp xúc | đã xoay |
Lưỡi tua vít | 0.5 x 3.5 mm |
02
2 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 3 |
03
5 Thông sốBản vẽ kích thước
Chiều rộng | 34 mm |
Chiều cao | 34,6 mm |
Chiều dài | 64 mm |
Khoảng cách lỗ khoan, nằm ngang | 57 mm |
Khoảng cách khoan lỗ khoan, theo chiều dọc | 27 mm |
04
1 Tham sốĐặc tính cơ học
Kiểm tra dữ liệu cơ học và độ bền
Đường kính tiếp xúc | 2,5 mm |
05
3 Thông sốCông nghệ kết nối
Công nghệ kết nối và dữ liệu dây dẫn
Công nghệ kết nối | Kết nối vít |
Số kết nối trên mỗi vị trí | 1 |
Kết nối theo tiêu chuẩn | IEC / EN |
06
8 Thông sốKết nối dây dẫn
Mặt cắt ngang của dây dẫn | 0,5 mm² ... 2,5 mm² |
Mặt cắt kết nối AWG | 20 ... 14 |
Mô-men xoắn siết chặt | 0,8 Nm ... 1.2 Nm (kết nối PE) 0,5 Nm ... 0.8 Nm (Vít gắn trong vỏ HEAVYCON) 0,5 Nm ... 0,8 Nm |
Chiều dài tuốt từng sợi dây riêng lẻ | 8 mm |
Điện áp định mức (III/3) | 500 V |
Điện áp tăng định mức | 6 kV |
Dòng điện định mức | 16 A |
SCCR | 5 kA (UL 2237) |
07
6 Tham sốDữ liệu cơ học
Kiểm tra dữ liệu cơ học và độ bền
Chu kỳ chèn/rút | ≥ 500 |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V0 |
Vật liệu tiếp xúc | Hợp kim đồng |
Vật liệu bề mặt tiếp xúc | AG |
Vật liệu tiếp xúc với vật liệu mang | PC |
Tiêu chuẩn/quy định | PC |
08
3 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Nhiệt độ môi trường (vận hành) | -40 °C ... 125 °C (bao gồm cả việc làm nóng các tiếp điểm) |
Quy định về chế tạo và kiểm tra | DIN EN 61984 DIN EN 60664 IEC 60352 |
Thử nghiệm | DIN EN 61984 DIN EN 60664 IEC 60352 |
09
1 Tham sốKiểm tra
Điều kiện và kết quả thử nghiệm
Tiêu chuẩn/quy định | PC: Bảo vệ phòng cháy chữa cháy trong phương tiện đường sắt - các bộ yêu cầu R22, R23 và R24 theo DIN EN 45545-2 (Mức độ rủi ro HL1 - HL3) 0 5 2 3 = | 2,5 | mm² = | 1,5 | mm² | = | 1 m | m² Mã Phê duyệt DNV: TAE000037S Mã phê duyệt CSA: 013631_6233_01 Điện áp danh định U N | Dòng điện danh định I N | Mặt cắt ngang AWG | Tiết diện mm2 |
10
4 Tham sốkeine
ECLASS-13.0 | 27440205 |
ECLASS-15.0 | 27440205 |
ETIM 9.0 | EC000438 |
UNSPSC 21.0 | 39121500 |
11
2 Tham sốEU RoHS
Đáp ứng các yêu cầu về chất RoHS của EU | Đúng vậy |
Miễn trừ | 6(c) |
12
1 Tham sốTrung Quốc RoHS
Thời gian sử dụng thân thiện với môi trường (EFUP) | EFUP-50 Bảng khai báo RoHS liên quan đến sản phẩm Trung Quốc có thể được tìm thấy trong khu vực tải về sản phẩm tương ứng dưới mục "Tuyên bố của nhà sản xuất". Đối với tất cả các mặt hàng có EFUP-E, không có bảng khai báo RoHS Trung Quốc được cấp và bắt buộc. |
13
2 Tham sốEU REACH SVHC
Chất ứng viên REACH (Số CAS) | Lead (CAS: 7439-92-1) |
VẾT CẮT | 5cd0cb6d-7f6e-4318-8266-77bd10bd9545 |
