Liên hệ Phoenix · Bảo vệ chống sét cho nguồn điện

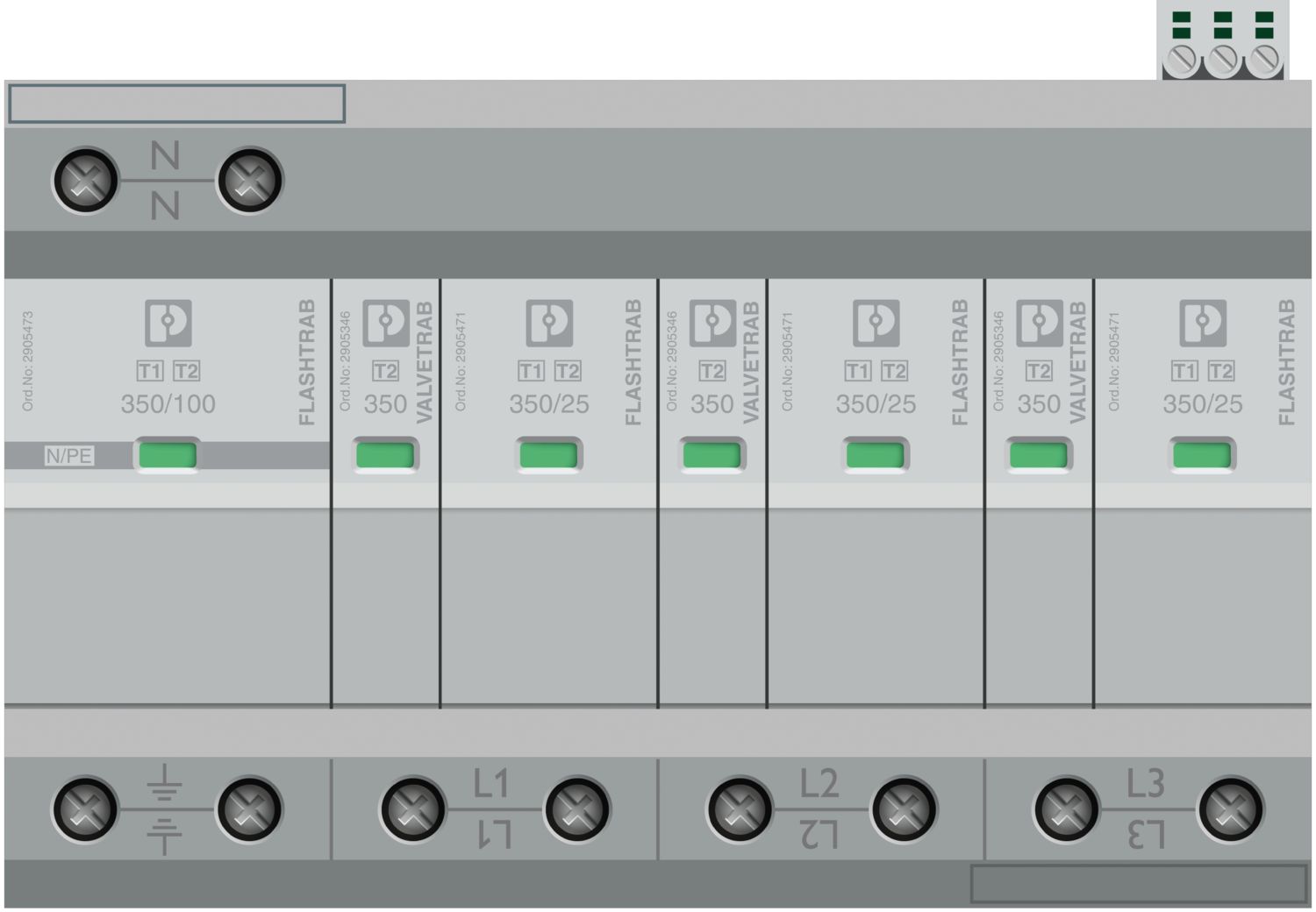

FLT-SEC-T1+T2-3S-350/25-FM
Mã đơn hàng:
2905470
Kết hợp chống sét và chống sét cắm điện, theo tiêu chuẩn Type 1+2/Class I+II, dành cho mạng cung cấp điện 3 pha, với N và PE riêng biệt (L1, L2, L3, PE, N).
Loại sản phẩm Tổ hợp bộ chặn
Vị trí / Kênh 4
Phương thức kết nối Kết nối vít
Điện áp định mức 12 V AC ... 250 V AC · 125 V DC (200 mA DC)
Lớp bảo vệ IP20 (chỉ khi tất cả các điểm đầu cuối được sử dụng)
Lắp đặt / Kích thước 142,4 mm
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact FLT-SEC-T1+T2-3S-350/25-FM
✓
Dòng bảo vệ chống sét lan truyền cho sử dụng đa năng với sự phối hợp năng lượng tối ưu từ bộ ngăn dòng điện đến bảo vệ thiết bị
✓
Dễ bảo trì nhờ các mô-đun bảo vệ có thể cắm liên tục
✓
Mức độ thông tin xuất sắc được cung cấp bởi thiết bị chỉ báo trạng thái cơ học/hình ảnh và liên hệ chỉ dẫn từ xa
✓
Hiệu quả bảo vệ tối ưu khi có dòng điện sét năng lượng cao, nhờ công nghệ khe tia lửa với đặc tính điện áp dư thấp
✓
Bảo vệ tối đa chống lại quá áp động cho các thiết bị nhạy cảm, nhờ phối hợp trực tiếp với bộ chặn varistor kết nối song song
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number2905470.
01
17 Thông sốDữ liệu thương mại
Dữ liệu thương mại, đóng gói và logistics
Mã sản phẩm | 2905470 |
Đơn vị đóng gói | 1 chiếc |
Số lượng đặt hàng tối thiểu | 1 chiếc |
Mã sản phẩm | CL1241 |
GTIN | 4046356950664 |
Trọng lượng mỗi chiếc (bao gồm đóng gói) | 1.288,4 g |
Trọng lượng mỗi chiếc (không bao gồm đóng gói) | 1.186,5 g |
Số thuế quan hải quan | 85363030 |
Quốc gia xuất xứ | DE |
Loại sản phẩm | Tổ hợp bộ chặn |
Dòng sản phẩm | Gia đình SEC |
Phân loại bài kiểm tra IEC | I + II T1 + T2 |
Loại EN | T1 + T2 |
Hệ thống nguồn điện IEC | TN-S TT |
Loại | Mô-đun đường ray DIN, hai phần, chia nhỏ |
Số lượng vị trí | 4 |
Thông báo lỗi bảo vệ chống sét | Tiếp điểm quang học, chỉ báo từ xa |
02
3 Thông sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Loại quá áp | III |
Mức độ ô nhiễm | 2 |
Tần số danh định f N | 50 Hz (60 Hz) |
03
13 Thông sốChỉ báo/tín hiệu từ xa
Tên kết nối | Tiếp điểm chỉ báo lỗi từ xa |
Chức năng chuyển mạch | Liên hệ chuyển đổi |
Điện áp hoạt động | 12 V AC ... 250 V AC 125 V DC (200 mA DC) |
Dòng điện hoạt động | 10 mA AC ... 1 A AC 1 A DC (30 V DC) |
Phương thức kết nối | Kết nối vít |
ren vít | M5 |
Mô-men xoắn siết chặt | 4,5 Nm |
Chiều dài tháo rời | 18 mm |
Tiết diện ngang của dây dẫn linh hoạt | 2,5 mm² ... 35 mm² |
Tiết diện ngang của dây dẫn cứng | 2,5 mm² ... 35 mm² |
Mặt cắt ngang dây dẫn AWG | 13 ... 2 |
Phương thức kết nối | Chốt cáp kiểu nĩa |
Tiết diện ngang của dây dẫn linh hoạt | 1,5 mm² ... 16 mm² |
04
7 Thông sốTiếp điểm chỉ báo lỗi từ xa
Phương thức kết nối | Kết nối bằng cắm/vít qua COMBICON |
ren vít | M2 |
Mô-men xoắn siết chặt | 0,25 Nm |
Chiều dài tháo rời | 7 mm |
Tiết diện ngang của dây dẫn linh hoạt | 0,14 mm² ... 1,5 mm² |
Tiết diện ngang của dây dẫn cứng | 0,14 mm² ... 1,5 mm² |
Mặt cắt ngang dây dẫn AWG | 28 ... 16 |
05

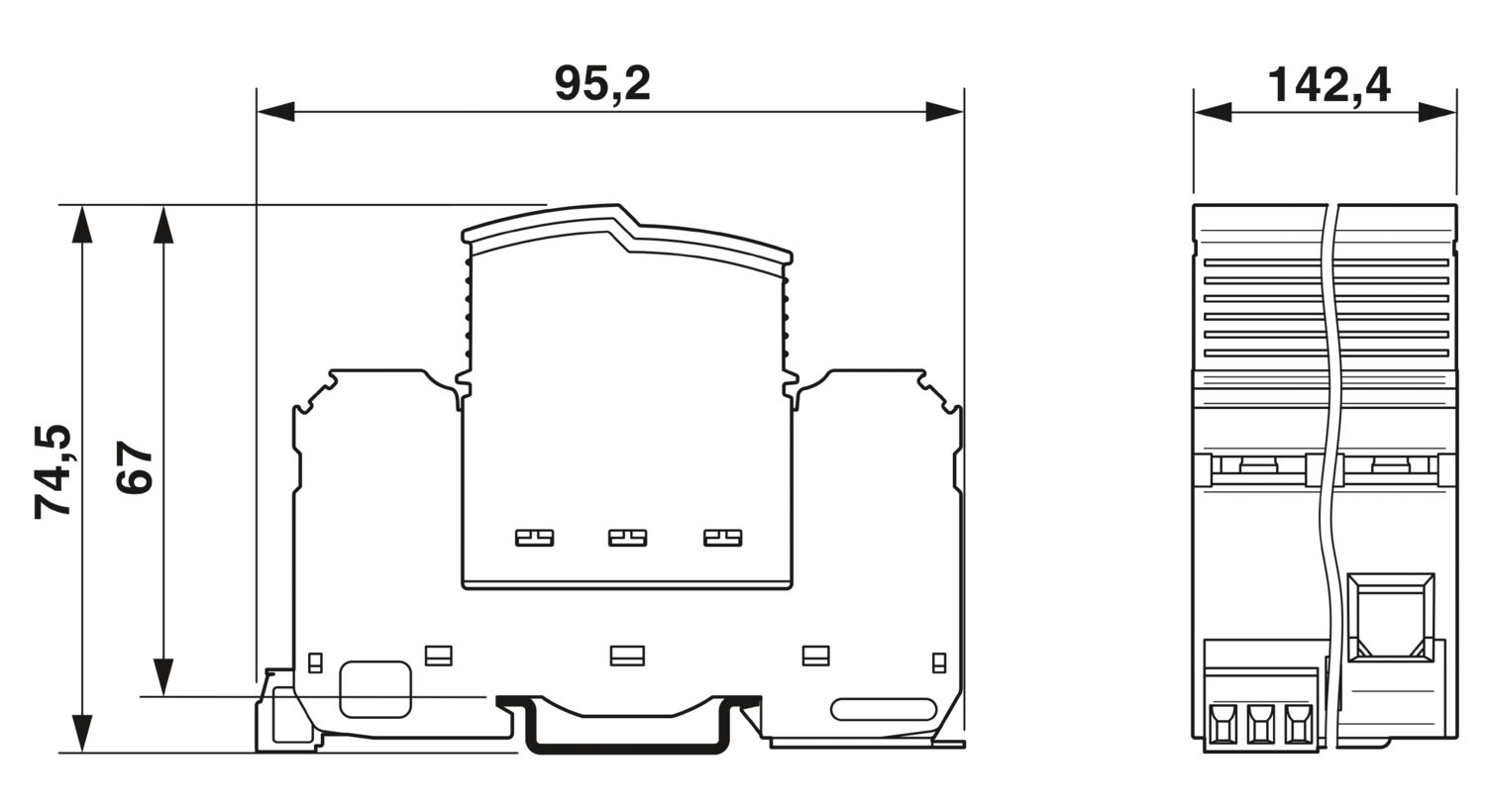

11 Tham sốBản vẽ kích thước
Chiều rộng | 142,4 mm |
Chiều cao | 95,2 mm |
Độ sâu | 74,5 mm (bao gồm thanh DIN 7,5 mm) |
Pitch ngang | 8 Div. |
Màu sắc (Đầu nối đực) | màu xám nhạt (RAL 7035) |
Màu sắc (Phần tử cơ bản) | màu xám (RAL 7042) |
Đánh giá khả năng cháy theo tiêu chuẩn UL 94 | V-0 |
Giá trị vật liệu CTI | 600 |
Vật liệu cách điện | PA6.6-FR 20% GF PBT-FR |
Nhóm vật liệu | I |
Vật liệu vỏ | PA 6,6-FR 20% GF PBT-FR |
06
36 thông sốDữ liệu cơ học
Kiểm tra dữ liệu cơ học và độ bền
Mở bảng bên hông | Không |
Phương thức bảo vệ | L-N L-PE N-PE |
Hướng hành động | 3L-N & N-PE |
Điện áp danh định U N | 240/415 V AC (TN-S) 240/415 V AC (TT) |
Tần số danh định f N | 50 Hz (60 Hz) |
Điện áp hoạt động liên tục tối đa UC | 350 V AC |
Dòng tải định mức I L | 125 A ( |
Dòng điện bảo vệ dây dẫn I PE | ≤ 0,01 mA |
Dòng phóng điện danh định I (8/20) μs (L-N) n | 25 kA |
Dòng phóng điện danh định I (8/20) μs (L-PE) n | 25 kA |
Dòng phóng điện danh định I (8/20) μs (N-PE) n | 100 kA |
Dòng phóng điện xung (10/350) μs (L-N), điện tích | 12.5 Dưới dạng |
Dòng phóng điện xung (10/350) μs (L-N), năng lượng riêng | 160 kJ/Ω |
Dòng phóng xung (10/350) μs (L-N), giá trị dòng đỉnh I imp | 25 kA |
Dòng phóng điện xung (10/350) μs (L-PE), điện tích | 12.5 Dưới dạng |
Dòng phóng điện xung (10/350) μs (L-PE), năng lượng riêng | 160 kJ/Ω |
Dòng phóng điện xung (10/350) μs (L-PE), giá trị dòng cực đại I imp | 25 kA |
Dòng phóng điện xung (10/350) μs (N-PE), điện tích | 50 As |
Dòng phóng điện xung (10/350) μs (N-PE), năng lượng riêng | 2500 kJ/Ω |
Dòng phóng xung (10/350) μs (N-PE), giá trị dòng đỉnh I imp | 100 kA |
Theo công suất làm nguội hiện tại I (L-N) fi | 25 kA (264 V AC) 3 kA (350 V AC) |
Theo dõi xếp hạng ngắt hiện tại I (N-PE) fi | 100 A (350 V AC) |
Dòng điện ngắn mạch I SCCR | 25 kA (264 V AC) 3 kA (350 V AC) |
Mức bảo vệ điện áp U (L-N) p | ≤ 1,5 kV |
Mức bảo vệ điện áp U (L-PE) p | ≤ 2,2 kV |
Mức bảo vệ điện áp U (N-PE) p | ≤ 1,5 kV |
Điện áp dư U (L-N) RES | ≤ 1,5 kV (tại I) n ≤ 1,2 kV (ở 10 kA) ≤ 1 kV (ở 5 kA) ≤ 0,9 kV (ở 3 kA) |
Điện áp dư U (L-PE) RES | ≤ 2,2 kV (tại I) n ≤ 2 kV (ở 10 kA) ≤ 1,8 kV (ở 5 kA) ≤ 1,6 kV (ở 3 kA) |
Điện áp dư U (N-PE) RES | ≤ 1,5 kV (tại I) n ≤ 1 kV (ở 10 kA) ≤ 0,9 kV (ở 5 kA) ≤ 0,8 kV (ở 3 kA) |
Hành vi TOV tại U (L-N) T | 415 V AC (5 giây / chế độ chịu đựng) 457 V AC (120 phút / chế độ lỗi an toàn) |
Hành vi TOV tại U (N-PE) T | 1200 V AC (200 ms / chế độ chịu đựng) |
Thời gian phản hồi t (L-N) A | ≤ 25 ns |
Thời gian phản hồi t (L-PE) A | ≤ 100 ns |
Thời gian phản hồi t (N-PE) A | ≤ 100 ns |
Cầu chì dự phòng tối đa với dây điện loại V | 125 A (gG) |
Cầu chì dự phòng tối đa với dây nhánh | 315 A (gG) |
07
1 Tham sốThông số kỹ thuật bổ sung
Dòng phóng điện tối đa I (8/20) μs tối đa | 100 kA |
08
7 Thông sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 (chỉ khi tất cả các điểm đầu cuối được sử dụng) |
Nhiệt độ môi trường (vận hành) | -40 °C ... 80 °C |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 80 °C |
Độ cao | ≤ 2000 m (AMSL) |
Độ ẩm cho phép (vận hành) | 5 % ... 95 % |
Sốc (vận hành) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
Rung động (vận hành) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
09
16 Thông sốThông số kỹ thuật UL
Điện áp hoạt động liên tục tối đa MCOV (L-L) | 528 V AC |
Điện áp hoạt động liên tục tối đa MCOV (L-N) | 264 V AC |
Điện áp hoạt động liên tục tối đa MCOV (L-G) | 264 V AC |
Điện áp hoạt động liên tục tối đa MCOV (N-G) | 350 V AC |
Định mức dòng điện ngắn mạch (SCCR) | 50 kA |
Chỉ số bảo vệ điện áp VPR (L-L) | 2000 V |
Đánh giá bảo vệ điện áp VPR (L-N) | 1200 V |
Chỉ số bảo vệ điện áp VPR (L-G) | 1500 V |
Chỉ số bảo vệ điện áp VPR (N-G) | 1200 V |
Dòng xả danh định I n | 20 kA |
Phương thức bảo vệ | L-L L-N L-G N-G |
Điện áp danh định | 240/415 V AC |
Dòng tải định mức I L | 50 A |
Hệ thống phân phối điện | Wye |
Tần số danh định | 50/60 Hz |
Loại SPD | 2CA |
10
2 Tham sốChỉ báo UL/tín hiệu từ xa
Điện áp hoạt động | 125 V AC |
Dòng điện hoạt động AC | 1 A AC |
11
4 Tham sốDữ liệu kết nối UL
Mô-men xoắn siết chặt | 40 lb-in. f |
Mặt cắt ngang dây dẫn AWG | 3 ... 2 |
Tiêu chuẩn/thông số kỹ thuật | IEC 61643-11 |
Lưu ý | 2011 |
12
3 Thông sốEN 61643-11
Tiêu chuẩn/thông số kỹ thuật | EN 61643-11 |
Lưu ý | 2012 |
Loại lắp đặt | Đường ray DIN: 35 mm |
13
4 Tham số7 6
ECLASS-13.0 | 27171204 |
ECLASS-15.0 | 27171204 |
ETIM 9.0 | EC001457 |
UNSPSC 21.0 | 39121600 |
14
2 Tham sốEU RoHS
Đáp ứng các yêu cầu về chất RoHS của EU | Đúng vậy |
Miễn trừ | 6(c) |
15
1 Tham sốTrung Quốc RoHS
Thời gian sử dụng thân thiện với môi trường (EFUP) | EFUP-50 Bảng khai báo RoHS liên quan đến sản phẩm Trung Quốc có thể được tìm thấy trong khu vực tải về sản phẩm tương ứng dưới mục "Tuyên bố của nhà sản xuất". Đối với tất cả các mặt hàng có EFUP-E, không có bảng khai báo RoHS Trung Quốc được cấp và bắt buộc. |
16
2 Tham sốEU REACH SVHC
Chất ứng viên REACH (Số CAS) | Lead (CAS: 7439-92-1) |
VẾT CẮT | 65267553-3f5b-4f99-8b47-f474596b3aff |
