FLT-SEC-P-T1-3S-350/25-FM

Mã đơn hàng: 2905421

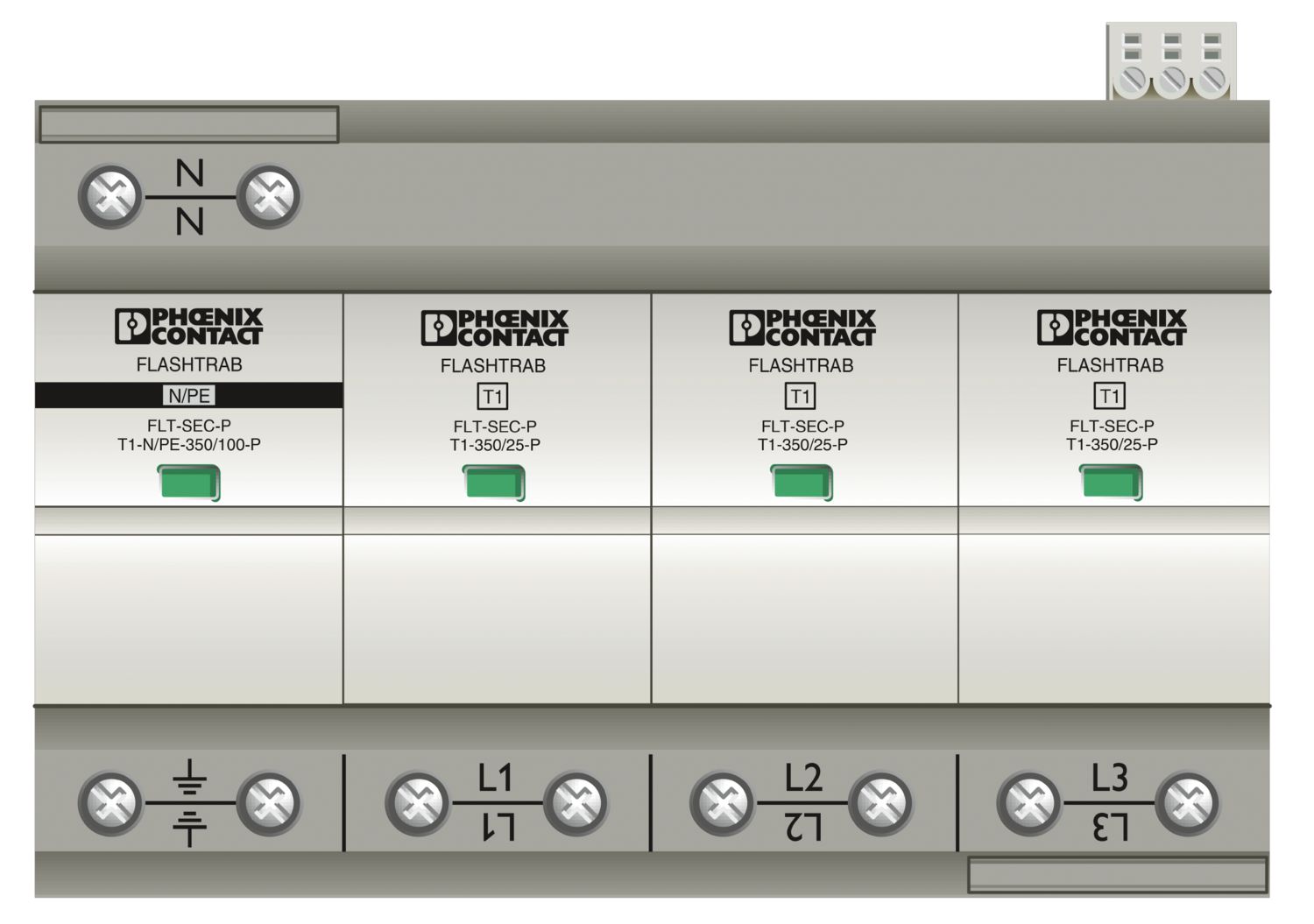

Thiết bị chống sét cắm vào, không có dòng rò rỉ, theo tiêu chuẩn Loại 1/Loại I, dành cho mạng cung cấp điện 3 pha, với N và PE riêng biệt (L1, L2, L3, PE, N).

Loại sản phẩm Loại kết hợp

Vị trí / Kênh 4

Phương thức kết nối Kết nối vít

Điện áp định mức 12 V AC ... 250 V AC · 125 V DC (200 mA DC)

Lớp bảo vệ IP20 (chỉ khi tất cả các điểm đầu cuối được sử dụng)

Lắp đặt / Kích thước 142,4 mm

Bàn Bán Hàng Email

Giá trị kỹ thuật

Ưu điểm của bạn với Phoenix Contact FLT-SEC-P-T1-3S-350/25-FM

Kiến trúc công nghiệp tiêu chuẩn 19 inch

✓

Dòng bảo vệ chống sét lan truyền cho sử dụng đa năng với sự phối hợp năng lượng tối ưu từ bộ ngăn dòng điện đến bảo vệ thiết bị

✓

Dễ bảo trì nhờ các mô-đun bảo vệ có thể cắm liên tục

✓

Mức độ thông tin xuất sắc được cung cấp bởi thiết bị chỉ báo trạng thái cơ học/hình ảnh và liên hệ chỉ dẫn từ xa

✓

Hiệu quả bảo vệ tối ưu khi có dòng điện sét năng lượng cao, nhờ công nghệ khe tia lửa với đặc tính điện áp dư thấp

✓

Cấp độ bảo vệ điện áp thấp để bảo vệ trực tiếp các thiết bị đầu cuối trong khu vực phân phối chính

Bảng Tham Khảo Dữ Liệu Kỹ Thuật

Thông số kỹ thuật toàn diện

Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number2905421.

Tổng quan

10 Thông số

Lưu ý	Xung đơn tối đa: 100 kA (8/20 μs) SPD theo AS/NZS 1768 Cat. C3
Loại sản phẩm	Loại kết hợp
Dòng sản phẩm	Gia đình SEC
Phân loại bài kiểm tra IEC	I / II T1 / T2
Loại EN	T1 / T2
Hệ thống nguồn điện IEC	TN-S TT
Loại	Mô-đun đường ray DIN, hai phần, chia nhỏ
Số lượng vị trí	4
Thông báo lỗi bảo vệ chống sét	Tiếp điểm quang học, chỉ báo từ xa
Số lượng cổng	Một

Đặc tính cách nhiệt

Đánh giá phối hợp cách nhiệt

3 Thông số

Loại quá áp	III
Mức độ ô nhiễm	2
Tần số danh định f N	50 Hz (60 Hz)

Chỉ báo/tín hiệu từ xa

13 Thông số

Tên kết nối	Tiếp điểm chỉ báo lỗi từ xa
Chức năng chuyển mạch	Liên hệ chuyển đổi
Điện áp hoạt động	12 V AC ... 250 V AC 125 V DC (200 mA DC)
Dòng điện hoạt động	10 mA AC ... 1 A AC 1 A DC (30 V DC)
Phương thức kết nối	Kết nối vít
ren vít	M5
Mô-men xoắn siết chặt	4,5 Nm
Chiều dài tháo rời	18 mm
Tiết diện ngang của dây dẫn linh hoạt	2,5 mm² ... 35 mm²
Tiết diện ngang của dây dẫn cứng	2,5 mm² ... 35 mm²
Mặt cắt ngang dây dẫn AWG	13 ... 2
Phương thức kết nối	Chốt cáp kiểu nĩa
Tiết diện ngang của dây dẫn linh hoạt	1,5 mm² ... 16 mm²

Tiếp điểm chỉ báo lỗi từ xa

7 Thông số

Phương thức kết nối	Kết nối bằng cắm/vít qua COMBICON
ren vít	M2
Mô-men xoắn siết chặt	0,25 Nm
Chiều dài tháo rời	7 mm
Tiết diện ngang của dây dẫn linh hoạt	0,14 mm² ... 1,5 mm²
Tiết diện ngang của dây dẫn cứng	0,14 mm² ... 1,5 mm²
Mặt cắt ngang dây dẫn AWG	28 ... 16

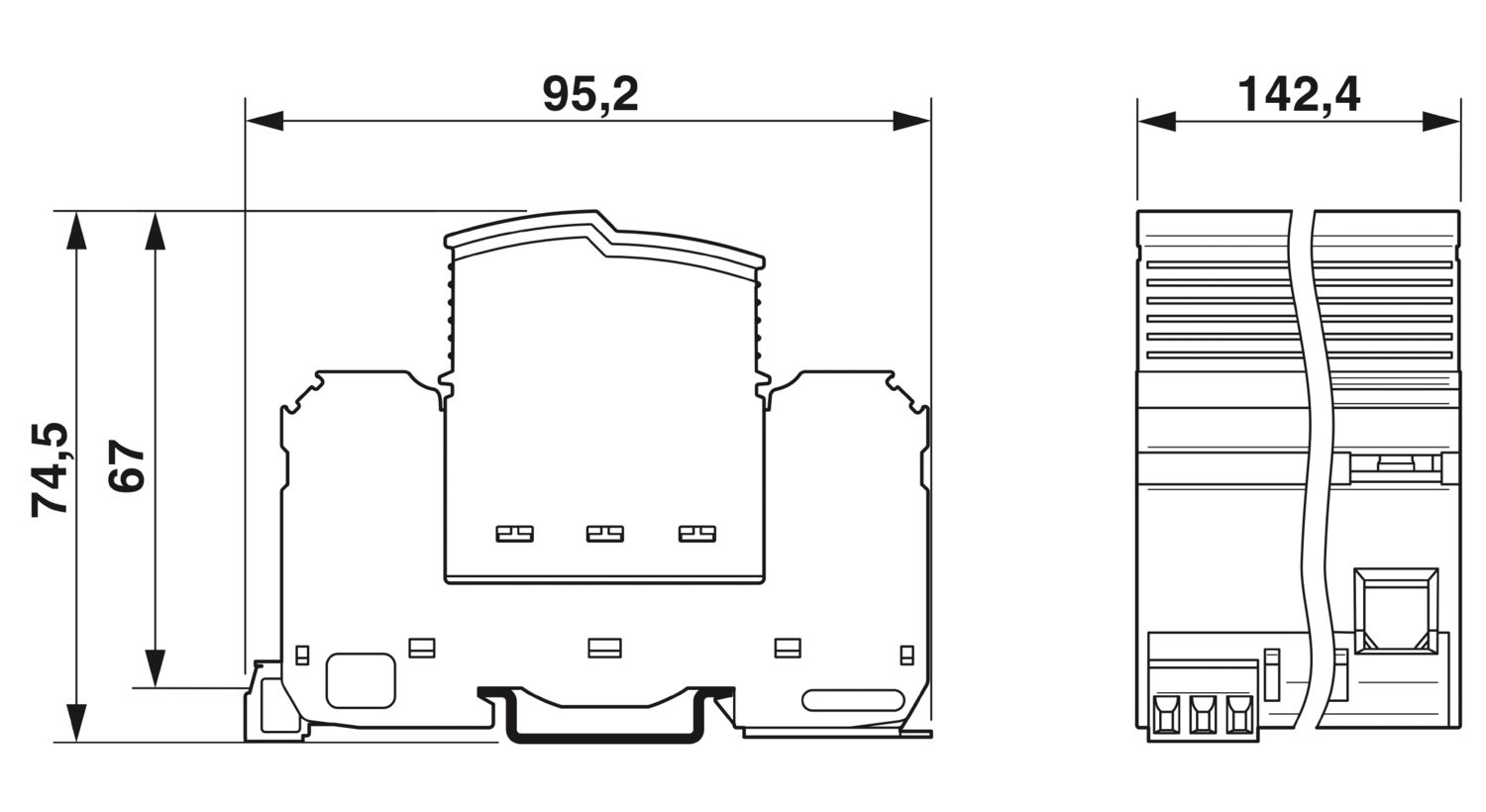

Bản vẽ kích thước

11 Tham số

Chiều rộng	142,4 mm
Chiều cao	95,2 mm
Độ sâu	74,5 mm (bao gồm thanh DIN 7,5 mm)
Pitch ngang	8 HP
Màu sắc (Đầu nối đực)	màu xám nhạt (RAL 7035)
Màu sắc (Phần tử cơ bản)	màu xám (RAL 7042)
Đánh giá khả năng cháy theo tiêu chuẩn UL 94	V-0
Giá trị vật liệu CTI	600
Vật liệu cách điện	PA6.6-FR 20% GF PBT-FR
Nhóm vật liệu	I
Vật liệu vỏ	PA 6,6-FR 20% GF PBT-FR

Dữ liệu cơ học

Kiểm tra dữ liệu cơ học và độ bền

37 Thông số

Mở bảng bên hông	Không
Phương thức bảo vệ	L-N L-PE N-PE
Hướng hành động	3L-N & N-PE
Điện áp danh định U N	240/415 V AC (TN-S) 240/415 V AC (TT)
Tần số danh định f N	50 Hz (60 Hz)
Điện áp hoạt động liên tục tối đa UC	350 V AC
Dòng tải định mức I L	125 A (
Dòng điện bảo vệ dây dẫn I PE	≤ 0,01 mA
Dòng phóng điện danh định I (8/20) μs (L-N) n	25 kA
Dòng phóng điện danh định I (8/20) μs (L-PE) n	25 kA
Dòng phóng điện danh định I (8/20) μs (N-PE) n	100 kA
Dòng xả tối đa I (8/20) μs (L-N) tối đa	50 kA
Dòng phóng điện tối đa I (8/20) μs (L-PE) tối đa	50 kA
Dòng phóng điện xung (10/350) μs (L-N), điện tích	12.5 Dưới dạng
Dòng phóng điện xung (10/350) μs (L-N), năng lượng riêng	160 kJ/Ω
Dòng phóng xung (10/350) μs (L-N), giá trị dòng đỉnh I imp	25 kA
Dòng phóng điện xung (10/350) μs (L-PE), điện tích	12.5 Dưới dạng
Dòng phóng điện xung (10/350) μs (L-PE), năng lượng riêng	160 kJ/Ω
Dòng phóng điện xung (10/350) μs (L-PE), giá trị dòng cực đại I imp	25 kA
Dòng phóng điện xung (10/350) μs (N-PE), điện tích	50 As
Dòng phóng điện xung (10/350) μs (N-PE), năng lượng riêng	2500 kJ/Ω
Dòng phóng xung (10/350) μs (N-PE), giá trị dòng đỉnh I imp	100 kA
Tổng dòng xả I (10/350) μs Tổng cộng	100 kA
Theo công suất làm nguội hiện tại I (L-N) fi	50 kA
Theo dõi xếp hạng ngắt hiện tại I (N-PE) fi	100 A
Dòng điện ngắn mạch I SCCR	50 kA
Mức bảo vệ điện áp U (L-N) p	≤ 1,5 kV
Mức bảo vệ điện áp U (L-PE) p	≤ 2,5 kV
Mức bảo vệ điện áp U (N-PE) p	≤ 1,5 kV
Điện áp dư U (L-N) RES	≤ 1,5 kV (tại I) n
Điện áp dư U (L-PE) RES	≤ 2,5 kV (tại I) n
Điện áp dư U (N-PE) RES	≤ 1,5 kV (tại I) n
Hành vi TOV tại U (L-N) T	415 V AC (5 giây / chế độ chịu đựng) 457 V AC (120 phút / chế độ chịu đựng)
Hành vi TOV tại U (N-PE) T	1200 V AC (200 ms / chế độ chịu đựng)
Thời gian phản hồi t A	≤ 100 ns
Cầu chì dự phòng tối đa với dây điện loại V	125 A (gG)
Cầu chì dự phòng tối đa với dây nhánh	315 A (gG)

Thông số kỹ thuật bổ sung

2 Tham số

Dòng điện ngắn mạch I SCCR	100 kA (264 V AC)
Theo công suất làm nguội hiện tại I (L-N) fi	100 kA (264 V AC)

Điều kiện môi trường

Giới hạn môi trường vận hành và lưu trữ

7 Thông số

Mức độ bảo vệ	IP20 (chỉ khi tất cả các điểm đầu cuối được sử dụng)
Nhiệt độ môi trường (vận hành)	-40 °C ... 80 °C
Nhiệt độ môi trường (lưu trữ/vận chuyển)	-40 °C ... 80 °C
Độ cao	≤ 2000 m (AMSL)
Độ ẩm cho phép (vận hành)	5 % ... 95 %
Sốc (vận hành)	30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z)
Rung động (vận hành)	5g (5 - 500 Hz/2.5 h/X, Y, Z)

Thông số kỹ thuật UL

16 Thông số

Điện áp hoạt động liên tục tối đa MCOV (L-L)	700 V AC
Điện áp hoạt động liên tục tối đa MCOV (L-N)	350 V AC
Điện áp hoạt động liên tục tối đa MCOV (L-G)	350 V AC
Điện áp hoạt động liên tục tối đa MCOV (N-G)	350 V AC
Định mức dòng điện ngắn mạch (SCCR)	50 kA
Chỉ số bảo vệ điện áp VPR (L-L)	2000 V
Đánh giá bảo vệ điện áp VPR (L-N)	1500 V
Chỉ số bảo vệ điện áp VPR (L-G)	1500 V
Chỉ số bảo vệ điện áp VPR (N-G)	1200 V
Dòng xả danh định I n	20 kA
Phương thức bảo vệ	L-L L-N L-G N-G
Điện áp danh định	240/415 V AC
Dòng tải định mức I L	50 A
Hệ thống phân phối điện	Wye
Tần số danh định	50/60 Hz
Loại SPD	2CA

Chỉ báo UL/tín hiệu từ xa

2 Tham số

Điện áp hoạt động	125 V AC
Dòng điện hoạt động AC	1 A AC

Dữ liệu kết nối UL

4 Tham số

Mô-men xoắn siết chặt	40 lb-in. f
Mặt cắt ngang dây dẫn AWG	3 ... 2
Tiêu chuẩn/thông số kỹ thuật	IEC 61643-11
Lưu ý	2011

EN 61643-11

3 Thông số

Tiêu chuẩn/thông số kỹ thuật	EN 61643-11
Lưu ý	2012
Loại lắp đặt	Đường ray DIN: 35 mm
