CÔNG TẮC FL 2208
Mã đơn hàng:
2702327
Managed Switch 2000 series, 8 cổng RJ45 tốc độ 10/100 Mbps, mức độ bảo vệ: IP20, nhiệt độ môi trường (vận hành): -40 °C ... 70 °C, Dải điện áp cấp: 12 V DC ... 57 V DC, PROFINET Tuân thủ lớp B, Dải nhiệt độ mở rộng, Quy trình phát triển được chứng nhận theo IEC 62443-4-1, Sản phẩm được chứng nhận theo IEC 62443-4-2, Sản phẩm đang được chuẩn bị để tuân thủ Đạo luật Chống chịu Mạng (CRA)
Loại sản phẩm Chuyển đổi
Vị trí / Kênh 8 (cổng RJ45)
Phương thức kết nối RJ45
Điện áp định mức 24 V DC (dự phòng)
dòng điện định mức 190 mA
Lớp bảo vệ III (VDE 0106)
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Lợi ích của bạn với Phoenix Contact FL SWITCH 2208
✓
Khách hàng DHCP, máy chủ DHCP (dựa trên pool và dựa trên cổng), tùy chọn DHCP 82
✓
Nhiệt độ môi trường -40 °C ... 70 °C
✓
VLAN
✓
MRP (khách hàng và quản lý)
✓
RSTP
✓
Quản lý dựa trên web, SNMP
✓

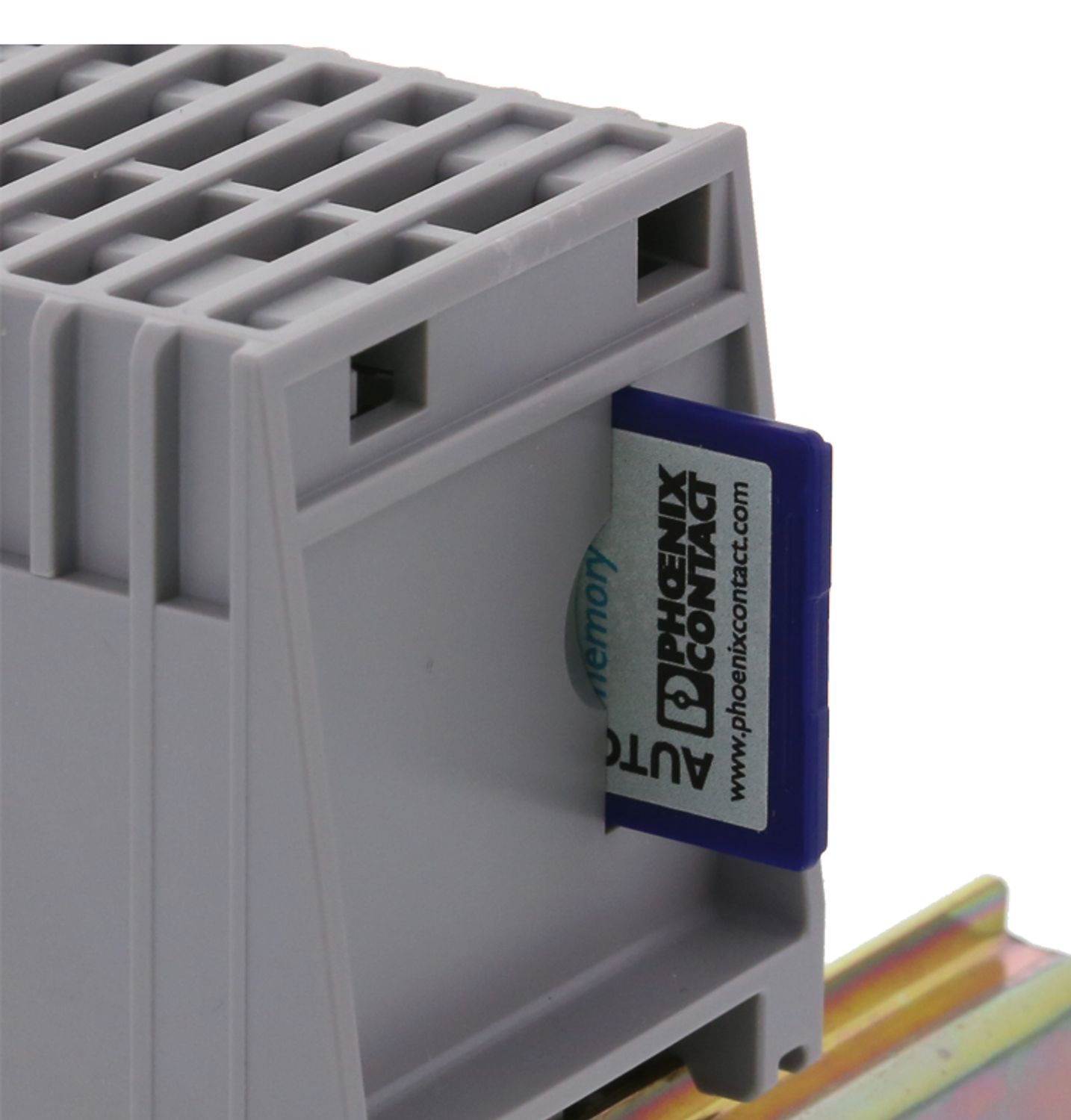

Bộ nhớ cấu hình
✓
Thiết kế mỏng
✓
Khởi động và vận hành dễ dàng, nhanh chóng với phần mềm FL NETWORK MANAGER
✓
Phù hợp với mạng PROFINET và EtherNet/IP™
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number2702327.
01
10 Thông sốBản vẽ kích thước
Chiều rộng | 45 mm |
Chiều cao | 130 mm |
Độ sâu | 119 mm |
Lưu ý về cách sử dụng | Hỗ trợ qua điện thoại hoặc tại chỗ (tính phí) |
Lưu ý về cách sử dụng | Chỉ dùng cho công nghiệp |
Lưu ý về cách sử dụng | Hiện tại, chúng tôi đang chuẩn bị sản phẩm sao cho, kể từ ngày 11 tháng 12 năm 2027, nó sẽ tuân thủ các yêu cầu của Đạo luật Chống chịu Mạng EU (CRA) dựa trên thông tin hiện có về CRA. |
Màu sắc (Vỏ bọc) | màu xám (RAL 7042) |
Màu sắc (Bìa) | màu xám nhạt (RAL 7035) |
Vật liệu vỏ | Sợi polycarbonate gia cố |
Loại lắp đặt | Lắp đặt trên thanh DIN |
02
7 Thông sốEthernet (RJ45)
Phương thức kết nối | RJ45 |
Lưu ý về phương thức kết nối | Tự động thương lượng và tự động vượt qua |
Tốc độ truyền | 10/100 Mbps |
Vật lý truyền dẫn | Đồng |
Chiều dài truyền | 100 m (mỗi đoạn) |
Đèn LED tín hiệu | Dữ liệu nhận được, trạng thái liên kết |
Không. của các kênh | 8 (cổng RJ45) |
03
7 Thông sốKỹ thuật số:
Thông số kỹ thuật tín hiệu số
Tên đầu ra | Đầu ra báo động |
Loại sản phẩm | Chuyển đổi |
Dòng sản phẩm | Managed Switch 2000 |
Loại | Loại sách |
MTTF | 494,02 năm (tiêu chuẩn SN 29500, nhiệt độ 25°C, chu kỳ hoạt động 21%) 235,18 năm (tiêu chuẩn SN 29500, nhiệt độ 40°C, chu kỳ hoạt động 34,25%) 29,73 năm (tiêu chuẩn SN 29500, nhiệt độ 70°C, chu kỳ hoạt động 100%) |
Đặc tính đặc biệt | Phạm vi nhiệt độ mở rộng Quy trình phát triển được chứng nhận theo IEC 62443-4-1 Sản phẩm được chứng nhận theo tiêu chuẩn IEC 62443-4-2 Sản phẩm đang được chuẩn bị để tuân thủ Đạo luật Chống chịu Mạng (CRA) |
Độ trễ tín hiệu | ≥ 6.5 μs (Chế độ Lưu và Chuyển tiếp, 10/100 Mbps, tùy kích thước khung hình) |
04
2 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Lớp bảo vệ | III (VDE 0106) |
Mức độ ô nhiễm | 2 |
05
13 Thông sốChức năng chuyển đổi
Chức năng chẩn đoán | Lịch sử RMON LLDP (Giao thức Khám phá Lớp Liên kết) bẫy SNMP N:1-Phản chiếu cổng ACD (Phát hiện xung đột địa chỉ) SysLog CRC-Giám sát |
Chức năng cơ bản | Chuyển mạch lưu trữ và chuyển tiếp, tuân thủ IEEE 802.3 |
Điện áp điều khiển tiếp điểm tín hiệu | loại 24 V DC |
Lớp tuân thủ PROFINET | Lớp tuân thủ B |
Chức năng thiết bị PROFINET | Thiết bị PROFINET Khởi động nhanh |
Hàm lọc | Chất lượng dịch vụ (8 hạng ưu tiên) Hạng Dịch Vụ DiffServ/DSCP Port-Priorisierung VLAN (tối đa 32 VLAN) IGMP Snooping/Querier (v1/v2) Tự động truy vấn cổng Lọc đa phát mở rộng |
Tham số hóa IP | Khách hàng DHCP Tùy chọn DHCP 82 (Relay Agent) Máy chủ DHCP (dựa trên pool, dựa trên cổng) BootP DCP (Giao thức Khám phá và Cấu hình) |
Bảng địa chỉ MAC | 8k |
Quản lý | Quản lý dựa trên web (HTTP/HTTPS) Quản lý người dùng dựa trên vai trò (LDAP, RADIUS) SNMPv1/v2/v3 Giao diện dòng lệnh (Telnet, SSH) |
sự dư thừa | MRP (Giao thức Dự phòng Truyền thông) RSTP (Giao thức Cây Khung Nhanh) FRD (Phát hiện vòng nhanh) Giá đỡ cây lớn LACP (Giao thức Điều khiển Tập hợp Liên kết) Dự phòng hệ thống PROFINET S2 |
Tình trạng và chỉ số chẩn đoán | Đèn LED: US1, US2 (nguồn điện), Fail (tiếp điểm báo động), 2 đèn LED cho mỗi cổng Ethernet (Liên kết/Hoạt động và Tốc độ) |
Chức năng bổ sung | Truyền MMS và GOOSE (IEC 61850-8-1) Truyền tải Modbus/TCP |
Đồng bộ hóa thời gian | SNTP (Giao thức Thời gian Mạng Đơn giản) |
06
7 Thông sốChức năng bảo mật
Bảo mật cảng | Dựa trên MAC, RADIUS (IEEE 802.1X), Bỏ qua xác thực MAC |
Chức năng cơ bản | Chuyển mạch lưu trữ và chuyển tiếp, tuân thủ IEEE 802.3 |
Tiêu thụ hiện tại | 190 mA |
Chẩn đoán cục bộ | Điện áp cung cấp US1/2 US1, US2 LED xanh lá cây FAIL Div. LED đỏ Đèn LED Xanh Lá Trạng thái Liên kết LINK |
Tiêu tán công suất tối đa trong điều kiện danh nghĩa | 4,95 W (U = Tối thiểu, T = Tối đa, DO = Tối đa) S amb I |
Phần thử nghiệm | Nguồn điện 24 V / nối đất chức năng 500 V DC 1 phút Giao diện Ethernet/tất cả các điện thế khác 2.25 kV DC 1 phút |
Phương tiện truyền dẫn | Đồng |
07
7 Thông sốCung ứng
Yêu cầu và mức tiêu thụ nguồn điện
Điện áp cung cấp (DC) | 24 V DC (dự phòng) |
Dải điện áp cung cấp | 12 V DC ... 57 V DC |
Kết nối nguồn điện | qua COMBICON, tiết diện dẫn điện tối đa 1,5 mm² |
Gợn sóng dư | 3.6 V (trong phạm vi điện áp cho phép) PP |
Mức tiêu thụ dòng điện tối đa | 1.3 A (U = Tối thiểu, T = Tối đa, DO = Tối đa) S amb I |
Tiêu thụ dòng điện điển hình | 185 mA (ở U = 24 V DC và 25 °C nhiệt độ môi trường) S |
Tiêu thụ hiện tại | 190 mA |
08
8 Thông sốChức năng
Đặc điểm chức năng
Điện áp điều khiển tiếp điểm tín hiệu | loại 24 V DC |
Phương thức kết nối | Kết nối lò xo đẩy vào |
Lưu ý về phương thức kết nối | Chỉ sử dụng cáp đồng kết nối với phạm vi nhiệt độ cho phép (-40 °C ... 75 °C) |
có thể cắm | Đúng vậy |
Mặt cắt ngang của dây dẫn, cứng | 0,25 mm² ... 1,5 mm² |
Mặt cắt ngang của dây dẫn, linh hoạt | 0,25 mm² ... 1,5 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 16 |
Chiều dài tháo rời | 9 mm |
09
11 Tham sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 |
Nhiệt độ môi trường (vận hành) | -40 °C ... 70 °C |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 85 °C |
Độ ẩm cho phép (vận hành) | 10 % ... 95 % (không ngưng tụ) |
Độ ẩm cho phép (lưu trữ/vận chuyển) | 10 % ... 95 % (không ngưng tụ) |
Sốc (vận hành) | 30g (EN 60068-2-27) |
Rung động (vận hành) | theo IEC 60068-2-6: 5g, 150 Hz |
Áp suất không khí (vận hành) | 80 kPa ... 110 kPa ở độ cao lên đến 2000 m so với mực nước biển trung bình (Không giảm độ cao) |
Áp suất không khí (lưu trữ/vận chuyển) | 79 kPa ... 108 kPa ở độ cao lên đến 2000 m so với mực nước biển trung bình (Không giảm độ cao) |
Không chứa các chất có thể làm ảnh hưởng đến việc phủ lớp phủ | Đúng vậy |
Phê duyệt đóng tàu | Được kiểm tra theo tiêu chuẩn IEC 60945 và IACS E10 |
10
2 Tham sốATEX
Nhận dạng | II 3 G Ex ec IIC T4 Gc |
Giấy chứng nhận | DEMKO 16 ATEX 1709X |
11
2 Tham sốIECEx
Nhận dạng | Ex ec IIC T4 Gc |
Giấy chứng nhận | IECEx ULD 16.0018 X |
12
1 Tham sốUL, Hoa Kỳ/Canada
Nhận dạng | cULus |
13
3 Thông sốUL Ex, Hoa Kỳ / Canada
Nhận dạng | Hạng I, Hạng 2, Nhóm A, B, C và D, T4 Lớp I, Vùng 2, AEx ec IIC T4 Ex ec IIC T4 Gc X |
Giấy chứng nhận | E366272 |
Lưu ý | UL 60079-0 ấn bản 6 / UL 60079-7 ấn bản 5, CSA 22.2 số 60079-0 ấn bản 3 / CSA C22.2 số 60079-7 ấn bản 2 |
14
2 Tham sốEAC Ex
Nhận dạng | 2Ex e IIC T4 Gc X |
Giấy chứng nhận | RU C-DE. HB49. B.00118/21 |
15
1 Tham sốCác trường hợp sau đây vẫn tiếp tục áp dụng cho EAC Ex:
Nhận dạng | Lắp đặt thiết bị vào vỏ phù hợp, được phê duyệt với mức bảo vệ ít nhất IP66. Tủ vỏ/tủ điều khiển phải được trang bị biển cảnh báo cấm mở trong khu vực có nguy cơ nổ. Hoạt động của thiết bị được phép nếu tất cả các cổng quang đều được kết nối hoặc bịt kín bằng các phích cắm địu đi kèm. |
16
2 Tham sốCCC / Trung Quốc-Ex
Nhận dạng | Ex ec IIC T4 Gc |
Giấy chứng nhận | 2022122310115629 |
17
1 Tham sốKiểm tra khí ăn mòn
Nhận dạng | ISA S71.04.2013 G3 Nhóm A khắc nghiệt |
18
2 Tham sốUKCA Ex (UKEX)
Nhận dạng | II 3 G Ex ec IIC T4 Gc |
Giấy chứng nhận | PxCIMA22UKEX2702910X |
19
8 Thông sốDữ liệu đóng tàu
Nhiệt độ | B |
Độ ẩm | B |
Rung động | A |
EMC | B |
Khu vực bao quanh | Các biện pháp bảo vệ cần thiết theo Quy tắc phải được thực hiện khi lắp đặt trên tàu |
Tương thích điện từ | Tuân thủ Chỉ thị EMC 2014/30/EU |
Tuân thủ các chỉ thị của EMC | EN 61000-6-2 EN 61000-4-2 (ESD) Tiêu chí B EN 61000-6-2 EN 61000-4-3 (trường điện từ) Tiêu chí A Tiêu chí EN 61000-6-2 EN 61000-4-4 (EFT burst) Tiêu chí A Tiêu chí EN 61000-6-2 EN 61000-4-5 (tăng áp) Tiêu chí B EN 61000-6-2 EN 61000-4-6 (miễn nhiễm nhiễu đường dây) Tiêu chí A EN 61000-6-2 EN 61000-6-4 (nhiễu) Loại A EN 61000-6-2 EN 61000-6-4 (nhiễu dẫn điện) Loại A |
Miễn nhiễm tiếng ồn | EN 61000-6-2 |
20
3 Thông sốPhát xạ tiếng ồn
Tiêu chuẩn/quy định | EN 61000-6-4 |
Chức năng cơ bản | Chuyển mạch lưu trữ và chuyển tiếp, tuân thủ IEEE 802.3 |
Hiển thị trạng thái | Đèn LED: US1, US2 (nguồn điện), Fail (tiếp điểm báo động), 2 đèn LED cho mỗi cổng Ethernet (Liên kết/Hoạt động và Tốc độ) |
