Liên hệ Phoenix · Bộ khởi động động cơ và thiết bị chuyển mạch điện tử
ELR H5-IES-PT- 24DC/500AC-3-P
Mã đơn hàng:
2909556

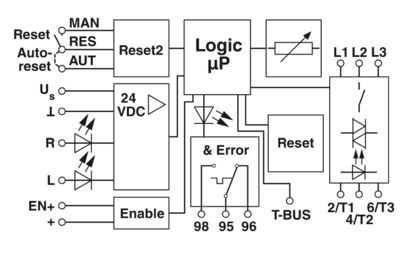

Khởi động động cơ hybrid như một lựa chọn thay thế cho contactor đảo chiều truyền thống. Đảo chiều 3~ động cơ AC lên đến 3 A, cung cấp bảo vệ động cơ, ATEX và dừng khẩn cấp lên đến SIL 3. Có thể tắt nhóm, cung cấp và mở rộng rơ-le thông qua đầu nối DIN.
Loại sản phẩm Bộ khởi động động cơ hybrid
Phương thức kết nối Kết nối đẩy vào
Điện áp định mức 24 V DC
Lớp bảo vệ IP20
Lắp đặt / Kích thước 22,5 mm
Dải nhiệt độ -25 °C ... 70 °C (quan sát giảm nhiệt độ)
Giá trị kỹ thuật
Kiến trúc công nghiệp tiêu chuẩn 19 inch
Ưu điểm của bạn với Phoenix Contact ELR H5-IES-PT- 24DC/500AC-3-P
Bảng Tham Khảo Dữ Liệu Kỹ Thuật
Thông số kỹ thuật toàn diện
Được tạo từ danh mục trực tuyến chính thức của Phoenix Contact Order Number2909556.
01
19 Thông sốDữ liệu thương mại
Dữ liệu thương mại, đóng gói và logistics
Mã sản phẩm | 2909556 |
Đơn vị đóng gói | 1 chiếc |
Số lượng đặt hàng tối thiểu | 1 chiếc |
Mã sản phẩm | DK7472 |
GTIN | 4055626406060 |
Trọng lượng mỗi chiếc (bao gồm đóng gói) | 316,9 g |
Trọng lượng mỗi chiếc (không bao gồm đóng gói) | 306 g |
Số thuế quan hải quan | 85371098 |
Quốc gia xuất xứ | DE |
Loại sản phẩm | Bộ khởi động động cơ hybrid |
Dòng sản phẩm | CONTACTRON |
Chế độ hoạt động | 100% chỉ số hoạt động |
Số pha | 3 |
Loại đề động cơ | Bộ khởi động đảo chiều |
Tần số chuyển mạch | ≤ 2 Hz (phụ thuộc vào tải) |
Tần số chuyển mạch | ≤ 2 Hz (phụ thuộc vào tải) |
Tiêu thụ công suất tối đa | 4.1 W |
Tiêu tán công suất tối thiểu | 0,88 W |
Loại phối hợp | 1 |
02
4 Tham sốCung ứng
Yêu cầu và mức tiêu thụ nguồn điện
Điện áp cung cấp của mạch điều khiển định mức U S | 24 V DC |
Dải điện áp cung cấp điều khiển | 19,2 V DC ... 30 V DC |
Dòng điện điều khiển định mức I S | 60 mA |
Mạch bảo vệ | Bảo vệ chống sét lan truyền Bảo vệ cực đảo ngược |
03
6 Tham sốĐặc tính cách nhiệt
Đánh giá phối hợp cách nhiệt
Điện áp cách điện định mức | 550 V |
Điện áp tăng định mức | 6 kV |
Loại quá áp | III |
Mức độ ô nhiễm | 2 |
Đặc tính cách điện giữa điện áp đầu vào điều khiển và điện áp nguồn điều khiển, cũng như mạch phụ của mạch chính | Cách ly an toàn (IEC 60947-1) |
Đặc tính cách ly giữa điện áp đầu vào điều khiển và điện áp nguồn điều khiển đến mạch phụ | Cách ly an toàn (IEC 60947-1) trong mạch phụ trợ ≤ 300 V AC |
04
2 Tham sốNgắt khẩn cấp
Ngưỡng hoạt động | > 33 A |
Thời gian phản hồi |
05
9 Thông sốĐiều khiển
Tên đầu vào | Đầu vào điều khiển: phải/trái và bật đầu vào |
Lưu ý | Đầu vào bật tương thích với tín hiệu có chế độ chặn tín hiệu (tín hiệu đầu ra bán dẫn có xung kiểm tra tối đa 3 ms), các xung mở trống tối đa 4 ms được chấp nhận mà không ảnh hưởng xấu đến chức năng an toàn. |
Điện áp kích hoạt định mức UC | 24 V DC |
Dải điện áp kích hoạt | 19,2 V DC ... 30 V DC |
Dòng điện kích hoạt định mức I C | 7 mA |
Ngưỡng chuyển đổi | Tín hiệu 9.6 V ("0") 19.2 V ("tín hiệu 1") |
Mức chuyển đổi | |
Thời gian tắt máy điển hình | |
Mạch bảo vệ | Bảo vệ cực đảo ngược |
06
9 Thông sốĐầu ra AC
Điện áp hoạt động định mức U e | 500 V AC |
Dải điện áp hoạt động | 42 V AC ... 550 V AC |
Dòng điện hoạt động định mức I e | 3 A (AC-51) 3 A (AC-53a) |
Tần số điện lưới | 50/60 Hz |
Dải dòng tải | 180 mA ... 3 A |
Đặc tính kích hoạt theo tiêu chuẩn IEC 60947-4-2 | Lớp 10 |
Thời gian làm nguội | 20 phút (để tự động đặt lại) |
Dòng rò rỉ | 0 mA |
Mạch bảo vệ | Bảo vệ chống sét; Varistor |
07
3 Thông sốXác nhận kết quả
Lưu ý | Xác nhận: tiếp điểm chuyển đổi nổi, tiếp điểm tín hiệu |
Loại chuyển mạch tiếp xúc | 1 liên hệ chuyển đổi |
Công suất chuyển mạch theo tiêu chuẩn IEC 60947-5-1 | 2 A (24 V (DC13)) |
08
5 Thông sốMạch điều khiển
Phương thức kết nối | Kết nối đẩy vào |
Chiều dài tháo rời | 10 mm |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 2,5 mm² |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 14 |
09
12 Thông sốMạch tải
Phương thức kết nối | Kết nối đẩy vào |
Chiều dài tháo rời | 10 mm |
Tiết diện ngang của dây dẫn cứng | 0,2 mm² ... 2,5 mm² |
Tiết diện ngang của dây dẫn linh hoạt | 0,2 mm² ... 2,5 mm² |
Mặt cắt ngang dây dẫn AWG | 24 ... 14 |
Hiển thị trạng thái | Đèn LED (màu vàng) |
Hiển thị điện áp hoạt động | Đèn LED xanh lá |
Chỉ báo lỗi | Đèn LED đỏ |
Chiều rộng | 22,5 mm |
Chiều cao | 107,5 mm |
Độ sâu | 114 mm |
Đánh giá khả năng cháy theo UL 94 (Vỏ) | V0 (Vỏ máy) |
10
4 Tham sốĐiều kiện môi trường
Giới hạn môi trường vận hành và lưu trữ
Mức độ bảo vệ | IP20 |
Nhiệt độ môi trường (vận hành) | -25 °C ... 70 °C (quan sát giảm nhiệt độ) |
Nhiệt độ môi trường (lưu trữ/vận chuyển) | -40 °C ... 80 °C |
Độ cao | ≤ 2000 m |
11
1 Tham sốUKCA
Giấy chứng nhận | Tuân thủ UKCA |
12
2 Tham sốATEX
Nhận dạng | I I (2) G [Ex db] [Ex eb] [Ex pxb] II (2) D [Xuất bản tb] [Xuất bản bb] |
Giấy chứng nhận | PTB 18 ATEX 3004 |
13
1 Tham sốĐược chứng nhận UL
Giấy chứng nhận | NLDX. E228652 NRNT. E172140 |
14
2 Tham sốMức độ toàn vẹn an toàn (SIL, IEC 61508)
Nhận dạng | ≤ 3 |
Lưu ý | Tắt máy an toàn |
15
2 Tham sốMức độ toàn vẹn an toàn (SIL, IEC 61508)
Nhận dạng | 2 |
Lưu ý | Bảo vệ động cơ |
16
2 Tham sốMức hiệu suất (ISO 13849)
Nhận dạng | ≤ e |
Lưu ý | Tắt máy an toàn |
17
2 Tham sốDanh mục (ISO 13849)
Nhận dạng | ≤ 3 |
Lưu ý | Tắt máy an toàn |
18
6 Tham sốDữ liệu UL
SCCR | 100 kA (480 V AC (cầu chì: 30 A lớp CC/30 A lớp J (lỗi cao))) 5 kA (480 V AC (cầu chì: 20 A RK5 (lỗi tiêu chuẩn))) |
FLA | 3 A (480 V AC) |
Lắp đặt nhóm | 20 A (lớp RK5, SCCR 5kA (480 V AC), #24 - 14 AWG tối đa nguyên khối và bợn dây) 30 A (loại CC hoặc J, SCCR 100kA (480 V AC), #24 - tối đa 14 AWG, lõi đặc và dạng bện) |
Mã danh mục | NLDX / NRNT |
Chỉ số công suất | 0,5 hp (208 V AC) 0,5 mã lực (230 V AC) 0,5 mã lực (240 V AC) 1,5 mã lực (480 V AC) |
Nhiệt độ môi trường (vận hành) | -25 °C ... 55 °C |
19
9 Thông sốTiêu chuẩn/quy định
Tiêu chuẩn và quy định áp dụng
Tiêu chuẩn/quy định | EN 60947-1 EN 60947-4-2 EN 50495 EN ISO 13849 IEC 62061 IEC 61508 |
Loại lắp đặt | Lắp đặt trên thanh DIN |
Ghi chú lắp ráp | có thể căn chỉnh, về khoảng cách xem giảm khoảng cách |
Vị trí lắp đặt | dọc (ray DIN ngang, đầu ra động cơ phía dưới) Mã phê duyệt chương trình IECEE CB: CB-DE1-60807-A1 Mã phê duyệt EAC: RU*C-DE.*08.B.00520* Mã phê duyệt DNV GL: TAA00002HK Mã phê duyệt UL: FILE E 172140 Mã phê duyệt cUL: FILE E 172140 Mã phê duyệt cUL: E228652 Mã chứng nhận UL: E228652 Mã phê duyệt VDE Zeichengenehmigung: 40054426 Mã chứng nhận ATEX: PTB18ATEX3004-A0_en |
ECLASS-13.0 | 27370905 |
ECLASS-15.0 | 27370905 |
TÀI SẢN ECLASS-15.0 | 27250101 |
ETIM 9.0 | EC001037 |
UNSPSC 21.0 | 25173900 |
20
2 Tham sốEU RoHS
Đáp ứng các yêu cầu về chất RoHS của EU | Đúng vậy |
Miễn trừ | 7(a), 7(c)-I |
21
1 Tham sốTrung Quốc RoHS
Thời gian sử dụng thân thiện với môi trường (EFUP) | EFUP-50 Bảng khai báo RoHS liên quan đến sản phẩm Trung Quốc có thể được tìm thấy trong khu vực tải về sản phẩm tương ứng dưới mục "Tuyên bố của nhà sản xuất". Đối với tất cả các mặt hàng có EFUP-E, không có bảng khai báo RoHS Trung Quốc được cấp và bắt buộc. |
22
2 Tham sốEU REACH SVHC
Chất ứng viên REACH (Số CAS) | Lead (CAS: 7439-92-1) |
VẾT CẮT | 41a32909-927b-4322-bbe1-829bbaf6f71d |
